Πλήρης οδηγός για δομικά στοιχεία από χάλυβα: Δευτερεύοντα μέλη και λεπτομέρειες σύνδεσης

Το προηγούμενο τεύχος επεξηγεί τις λεπτομέρειες και τα σχέδια διάταξης των πρωτευόντων φέροντα μέλη και των μελών στήριξης και ευστάθειας μεταξύδομικό χάλυβαεξαρτήματα. Αυτή η συνεδρία συνεχίζεται με την εισαγωγή δευτερευόντων και προσαρτημένων εξαρτημάτων καθώς και συνδέσεων και δομικών εξαρτημάτων. Παρακάτω είναι οι περιγραφές των τυπικών θέσεων διάταξης και οι πλήρεις κατάλογοι κάθε στοιχείου σε μεταλλικά κτίρια.

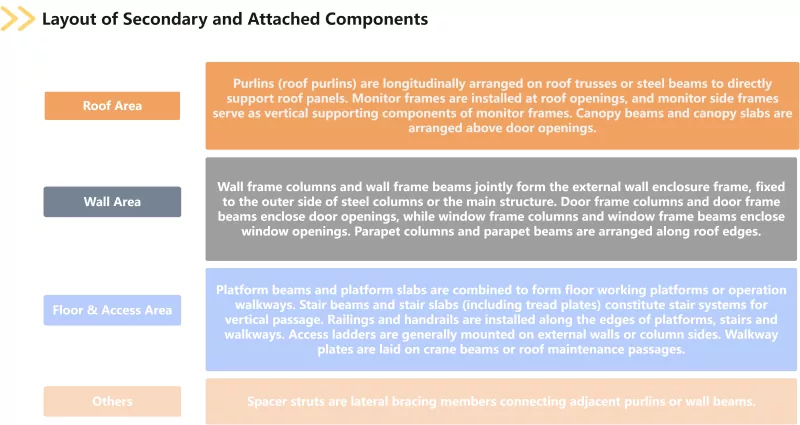

Τα δευτερεύοντα και προσαρτημένα εξαρτήματα περιλαμβάνουν τεγίδες, κολώνες πλαισίου τοίχου, δοκούς πλαισίου τοίχου, πλαίσια οθόνης, πλαϊνά πλαίσια οθόνης, δοκούς σκαλοπατιών, πλάκες σκαλοπατιών, δοκούς πλατφόρμας, πλάκες πλατφόρμας, κιγκλιδώματα, κιγκλιδώματα, σκάλες πρόσβασης, πλάκες πεζοδρομίου και αντηρίδες αποστάτη, κολώνες πλαισίου πόρτας, δοκούς πλαισίου πόρτας μπορεί να είναι κολώνες πλαισίου, πλάκες, στηθαιοκολώνες και στηθαία δοκάρια. Οι τεγίδες υποδιαιρούνται σε τεγίδες στέγης και τεγίδες τοίχου, ενώ οι πλάκες σκαλοπατιών καλύπτουν πλάκες πέλματος. Η ανάληψη κτιριακών λειτουργιών όπως περίβλημα, διέλευση, φυσικός φωτισμός και αερισμός, τα δευτερεύοντα και προσαρτημένα εξαρτήματα μεταφέρουν φορτία ανέμου, φορτία χιονιού και άλλα φορτία στην κύρια κατασκευή. Είναι απαραίτητα εξαρτήματα που διασφαλίζουν την ακεραιότητα και τις λειτουργίες εξυπηρέτησης των μεταλλικών κτιρίων.

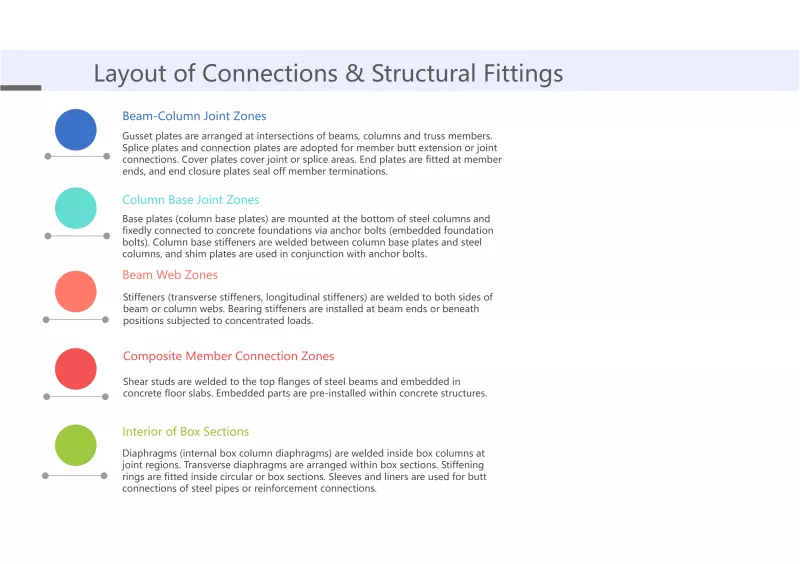

Οι συνδέσεις και τα δομικά εξαρτήματα αποτελούνται από πλάκες στήριξης, ενισχυτικά, ενισχυτικά ρουλεμάν, πλάκες στερέωσης, πλάκες σύνδεσης, πλάκες συναρμογής, πλάκες κάλυψης, πλάκες κλεισίματος άκρου, ακραίες πλάκες, πλάκες βάσης, ενισχυτικά βάσης στήλης, μπουλόνια αγκύρωσης, μπουλόνια υψηλής αντοχής, κοχλίες υψηλής αντοχής, συνηθισμένα εξαρτήματα, επενδύσεις, δακτύλιοι ακαμψίας, διαφράγματα και εγκάρσια διαφράγματα. Τα ενισχυτικά διακρίνονται σε εγκάρσια ενισχυτικά και διαμήκη ενισχυτικά. Οι πλάκες βάσης περιλαμβάνουν πλάκες βάσης στήλης. Τα μπουλόνια αγκύρωσης στήλης είναι επίσης γνωστά ως ενσωματωμένα μπουλόνια θεμελίωσης. Τα καρφιά διάτμησης ονομάζονται επίσης συνδετήρες καρφιών. Τα διαφράγματα καλύπτουν εσωτερικά διαφράγματα για στήλες κιβωτίων. Ως ζωτικής σημασίας κατηγορία τωνχαλύβδινη δομήτα εξαρτήματα, οι συνδέσεις και τα δομικά εξαρτήματα καθορίζουν άμεσα εάν όλα τα φέροντα μέλη μπορούν να λειτουργούν συντονισμένα αποτελεσματικά και εάν η διαδρομή μεταφοράς φορτίου είναι συνεχής και αξιόπιστη.

Μέχρι στιγμής, οι τέσσερις κύριες κατηγορίες δομικών στοιχείων από χάλυβα που ταξινομούνται κατά δομική σύνθεση έχουν όλες ταξινομηθεί. Όλα τα παραπάνω στοιχεία σχεδιάζονται σε σχέδια κατασκευής μεταλλικών κτιρίων, περιλαμβάνονται στην ανάλυση δυνάμεων στις εκθέσεις δομικών υπολογισμών και διατηρούνται μόνιμα στις ολοκληρωμένες κατασκευές. Ο συνδυασμός των στοιχείων ποικίλλει ανάλογα με τους διαφορετικούς τύπους έργων. Η σωστή κατανόηση της λειτουργικής λογικής τοποθέτησης και διάταξης κάθε τύπου εξαρτήματος αποτελεί προϋπόθεση για τη σύνταξη ακριβών λογαριασμών ποσότητας και τον εύλογο προσδιορισμό των συνολικών τιμών μονάδας, καθώς και τη βάση για τη διασφάλιση ότι η σχεδίαση των μεταλλικών κατασκευών μπορεί να μετατραπεί σε ασφαλή και αξιόπιστα φυσικά κτίρια.
