8 Προηγμένες τεχνικές ερωτήσεις σχετικά με τη σχεδίαση και την ανάλυση αστοχιών μεταλλικών κατασκευών

Στον προηγούμενο τόμο, εξηγήσαμε επτά θεμελιώδεις έννοιες, συμπεριλαμβανομένου του λόγου λεπτότητας, του φαινομένου του διαφράγματος, της υστέρησης διάτμησης και του ορίου παραμόρφωσης, εστιάζοντας σε βασικά θέματα όπως η ευστάθεια μελών, η μεταφορά φορτίου και η ταξινόμηση εξαρτημάτων.

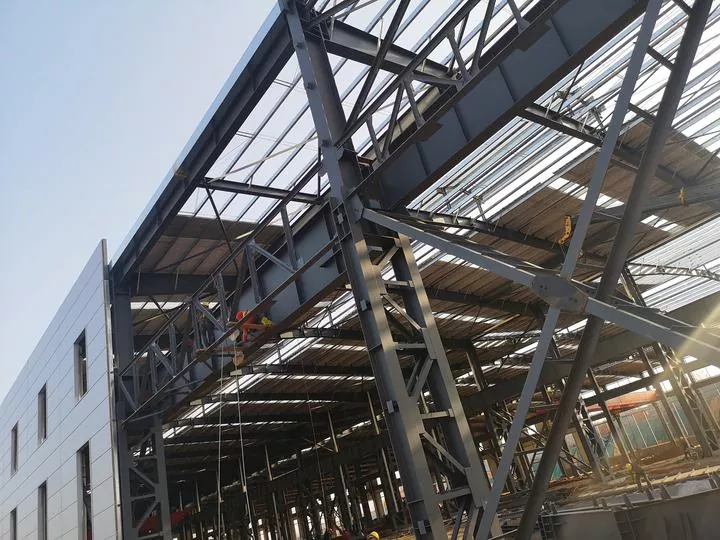

Ως δεύτερος τόμος αυτού του επαγγελματίαχαλύβδινη δομήΗ σειρά Q&A, αυτό το άρθρο συνεχίζει το προηγούμενο περιεχόμενο και εμβαθύνει σε εξειδικευμένα θέματα που καλύπτουν μεθοδολογίες σχεδίασης, ιδιότητες υλικού και μηχανισμούς αστοχίας, συμπεριλαμβανομένου του πλαστικού σχεδιασμού, της χρήσης της αντοχής μετά το λυγισμό, της ανάλυσης δεύτερης τάξης, του φαινομένου Bauschinger και του εύθραυστου σπασίματος.

Q1. Ποια είναι η θεμελιώδης αρχή της μεθόδου πλαστικού σχεδιασμού;

Η μέθοδος του πλαστικού σχεδιασμού εφαρμόζεται σε στατικά απροσδιόριστες μεταλλικές κατασκευές. Όταν η τάση στις προκαθορισμένες ζώνες των δομικών μελών φτάσει την αντοχή διαρροής του χάλυβα, θα σχηματιστούν πλαστικοί μεντεσέδες, επιτρέποντας την εσωτερική ανακατανομή της δύναμης ολόκληρης της κατασκευής. Πρέπει να εφαρμόζεται αυστηρός έλεγχος καθ' όλη τη διάρκεια του υπολογισμού για να αποφευχθεί ο σχηματισμός μεταβλητού μηχανισμού ή υπερβολικής δομικής παραμόρφωσης.

Ε2. Λειτουργικές διαφορές μεταξύ γωνιακών και διαγώνιων τιράντες

Τα γωνιακά σιδεράκια χρησιμεύουν ως στηρίγματα εκτός επιπέδου για να εξασφαλίσουν την παγκόσμια σταθερότητα των χαλύβδινων δοκών. υιοθετούνται διαγώνιες τιράντες για τον έλεγχο της συνολικής πλευρικής παραμόρφωσης της κατασκευής.

Ε3. Ορισμός επιπέδου μέγιστης ακαμψίας

Το επίπεδο όπου η διατομή περιστρέφεται γύρω από τον κύριο άξονά της ορίζεται ως το επίπεδο μέγιστης ακαμψίας. Τα περισσότερα χαλύβδινα τμήματα έχουν δύο κεντροειδείς κύριους άξονες: τον κύριο άξονα με μεγαλύτερη ροπή αδράνειας και τον δευτερεύοντα άξονα με μικρότερη ροπή αδράνειας.

Q4. Έννοια της αντοχής μετά τον λυγισμό

Όταν συμβαίνει τοπικός λυγισμός στον ιστό ενός καμπτικού μέλους, το εξάρτημα δεν θα χάσει αμέσως όλη την ικανότητα μεταφοράς φορτίου του και μπορεί να διατηρηθεί μια ορισμένη υπολειπόμενη απόδοση ρουλεμάν. Η θεωρία σχεδίασης που εκμεταλλεύεται και χρησιμοποιεί πλήρως αυτή την υπολειπόμενη χωρητικότητα είναι γνωστή ως μέθοδος σχεδίασης που βασίζεται στην αντοχή μετά το λυγισμό του ιστού.

Q5. Επεξήγηση Ροπής Δεύτερης Τάξης και Ελαστοπλαστικής Ανάλυσης Δεύτερης Τάξης

Η συμβατική γραμμική ανάλυση αγνοεί την πρόσθετη ροπή κάμψης που προκαλείται από τη δομική παραμόρφωση. Αντίθετα, η ανάλυση δεύτερης τάξης (γεωμετρική μη γραμμική ανάλυση) λαμβάνει υπόψη την επιπλέον ροπή κάμψης που δημιουργείται από τη δομική παραμόρφωση υπό φορτία, όπου η σχέση μεταξύ φορτίου και παραμόρφωσης παρουσιάζει μη γραμμικά χαρακτηριστικά. Σε αυτή τη βάση, η ελαστοπλαστική ανάλυση δεύτερης τάξης ενσωματώνει περαιτέρω τη μη γραμμική ελαστοπλαστική συμπεριφορά υλικού του χάλυβα μετά την απόδοση για τον συνολικό δομικό υπολογισμό.

Ε6. Τι είναι το φαινόμενο Bauschinger;

Αφού ο χάλυβας υποβληθεί σε φόρτιση εφελκυσμού για να παραχθεί πλαστική παραμόρφωση και στη συνέχεια εκφορτωθεί, η αντοχή διαρροής του μειώνεται υπό την επακόλουθη αντίστροφη φόρτιση και παραμένει μη αναστρέψιμη μόνιμη πλαστική παραμόρφωση μετά την εκφόρτωση. Αυτή η ιδιότητα υλικού ονομάζεται φαινόμενο Bauschinger.

Ε7. Μηχανισμός Σχηματισμού Σχισίματος Πετηριού

Η υπολειμματική τάση προκύπτει από τη συρρίκνωση ψύξης των ραφών συγκόλλησης μετά τη συγκόλληση. Λεπτές ή απεριόριστες χαλύβδινες πλάκες μπορούν να διαστέλλονται και να συστέλλονται ελεύθερα για να απελευθερώσουν την εσωτερική πίεση. Ωστόσο, οι παχιές πλάκες ή τα ενισχυμένα πάνελ συγκρατούνται από παρακείμενα εξαρτήματα και δεν μπορούν να συρρικνωθούν ελεύθερα, δημιουργώντας τεράστια εφελκυστική τάση κάθετα στην επιφάνεια της πλάκας. Η τοπική καταπόνηση σε περιοχές με υψηλή συγκράτηση μπορεί να είναι αρκετές φορές μεγαλύτερη από την αντοχή διαρροής του χάλυβα, προκαλώντας τελικά το σκίσιμο της πλάκας κατά την κατεύθυνση του πάχους της, η οποία ορίζεται ως σχίσιμο ελασμάτων.

Ε8. Τι τύπος λειτουργίας αστοχίας είναι το εύθραυστο κάταγμα;

Το εύθραυστο κάταγμα αναφέρεται σε ξαφνική δομική αστοχία χωρίς εμφανείς πρόδρομους. Η πραγματική τάση στη διατομή κατά τη θραύση είναι πολύ χαμηλότερη από την αντοχή διαρροής και την αντοχή εφελκυσμού του χάλυβα. Αυτός ο τρόπος αστοχίας προέρχεται από τη συνεχή διάδοση μικροσκοπικών εσωτερικών ελαττωμάτων στο εσωτερικό του χάλυβα και την ασταθή ταχεία επέκταση των ρωγμών. Μόλις οι ρωγμές φτάσουν στο κρίσιμο μέγεθος, θα επεκταθούν με εξαιρετικά υψηλή ταχύτητα, χωρίς προειδοποίηση πλαστικής παραμόρφωσης πριν από την αστοχία, με αποτέλεσμα εξαιρετικά υψηλούς κινδύνους.

Τελικές παρατηρήσεις

Ανασκόπηση των δύο τόμων: ο πρώτος τόμος επικεντρώνεται στη σταθερότητα των μελών, ενώ ο δεύτερος επικεντρώνεται στις μεθόδους σχεδιασμού και στους μηχανισμούς αστοχίας. Συνδυασμένα μαζί, καλύπτουν βασικά τις βασικές ανησυχίεςχαλύβδινη δομήμηχανική: πώς να διασφαλιστεί η σταθερότητα των μελών, πώς να πραγματοποιηθεί ο δομικός υπολογισμός και πώς τα υλικά αποτυγχάνουν. Αυτές οι τρεις αλληλένδετες πτυχές αποτελούν το βασικό γνωστικό πλαίσιο του σχεδιασμού των μεταλλικών κατασκευών.

Ελπίζεται ότι αυτοί οι δύο τόμοι μπορούν να βοηθήσουν τους αναγνώστες να δημιουργήσουν ένα σαφές εννοιολογικό σύστημα, επιτρέποντάς τους να προσδιορίσουν με ακρίβεια τη φύση των προβλημάτων μηχανικής και να προσδιορίσουν γρήγορα τις αντίστοιχες αναλυτικές προσεγγίσεις όταν αντιμετωπίζουν πρακτικά ζητήματα. Οι αναγνώστες είναι ευπρόσδεκτοι να επικοινωνήσουν και να συζητήσουν άλλες συγκεχυμένες τεχνικές έννοιες που συναντώνται στην καθημερινή εργασία.
