Ποιες είναι οι έξι βασικές τεχνολογίες για νοσοκομεία με μεταλλική δομή;

Στο προηγούμενο τεύχος, παρουσιάσαμε τις τρεις πρώτες από τις έξι βασικές τεχνολογίες κατασκευής γιανοσοκομεία μεταλλικών κατασκευών. Η τεχνολογία εγκατάστασης των αυτο-τοποθετούμενων άκαμπτων αρμών σύνδεσης χωρίς καρφιά για δομοστοιχεία από χάλυβα σπάει τον περιορισμό ύψους των αρθρωτών κτιρίων. η τεχνολογία εδάφους αρθρωτής συναρμολόγησης για κατασκευές από χάλυβα με στέγαστρο σε σχήμα δέντρου αντιμετωπίζει τις δυσκολίες στη συναρμολόγηση ειδικού σχήματος εξαρτημάτων σε μεγάλο υψόμετρο. και η συνδυασμένη τεχνολογία εγκατάστασης των στηριγμάτων με λυγισμό και των παχύρρευστων αποσβεστήρων βελτιώνει τη σεισμική απόδοση των νοσοκομειακών κτιρίων. Αυτό το τεύχος συνεχίζει τη σειρά που καλύπτει τις έξι κύριες τεχνολογίες κατασκευής για νοσοκομεία μεταλλικών κατασκευών, επεξεργάζεται την τεχνολογία σπονδυλωτής εγκατάστασης ολοκληρωμένων ηλεκτρομηχανολογικών αγωγών, την τεχνολογία ταχείας εγκατάστασης προκατασκευασμένων μηχανοστασίων και την τεχνολογία ψηφιακής ιχνηλασιμότητας πλήρους διαδικασίας για χαλύβδινα εξαρτήματα.

Modular Installation Technology for Integrated Ηλεκτρομηχανολογικών Σωληνώσεων

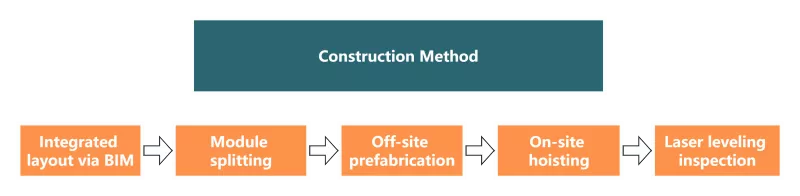

Η τεχνολογία αρθρωτής εγκατάστασης για ενσωματωμένους ηλεκτρομηχανικούς αγωγούς υιοθετεί τη λεπτομερή σχεδίαση BIM για να χωρίσει τους αγωγούς σε προκατασκευασμένες μονάδες για ενσωματωμένη ανύψωση. Οι μονάδες συναρμολόγησης αποτελούνται κυρίως από συστήματα HVAC, αγωγούς ιατρικού αερίου, ισχυρά και αδύναμα συστήματα ηλεκτρικής ενέργειας, συστήματα καταιονισμού πυρκαγιάς, αγωγούς καθαρισμού αέρα και συστήματα μεταφοράς logistics. Αυτή η τεχνολογία βοηθά στη σταθερή διατήρηση ενός ελάχιστου καθαρού ύψους άνω των 2,8 μέτρων στους διαδρόμους των λειτουργικών ορόφων, μειώνει σημαντικά την επίδραση της κατασκευής στο καθαρό περιβάλλον του νοσοκομείου, επιτρέπει τη σύγχρονη κατασκευή με την κύρια μεταλλική κατασκευή και συντομεύει την περίοδο κατασκευής των ηλεκτρομηχανολογικών εργασιών.

Τεχνολογία Ταχείας Εγκατάστασης Προκατασκευασμένων Μηχανοστασίων

Η τεχνολογία ταχείας εγκατάστασης των προκατασκευασμένων μηχανοστασίων υιοθετεί τον τρόπο «αρθρωτής προκατασκευής συν επιτόπια σύνδεση μπουλονιών» για να πραγματοποιήσει την ταχεία συναρμολόγηση ηλεκτρομηχανικών συστημάτων, όπως θαλάμους κρύου και θερμότητας νοσοκομείων, αντλιοστάσια οικιακής χρήσης και αντλιοστάσια πυροσβεστικής. Ένα τυπικό ψυκτικό μηχανοστάσιο διαρκεί μόνο 7 έως 10 ημέρες από την κινητοποίηση έως την παροχή νερού, χωρίς επιτόπου συγκόλληση, κοπή ή τεράστια απόβλητα κατασκευών. Η προκατασκευή εκτός εργοταξίου βελτιώνει τη σταθερότητα της ποιότητας κατασκευής και η αποσυναρμολόγηση και η συναρμολόγηση των αρθρωτών μονάδων προκαλεί ελάχιστες παρεμβολές στις αρχικές λειτουργίες του νοσοκομείου.

Τεχνολογία ψηφιακής ιχνηλασιμότητας πλήρους διαδικασίας για εξαρτήματα από χάλυβα

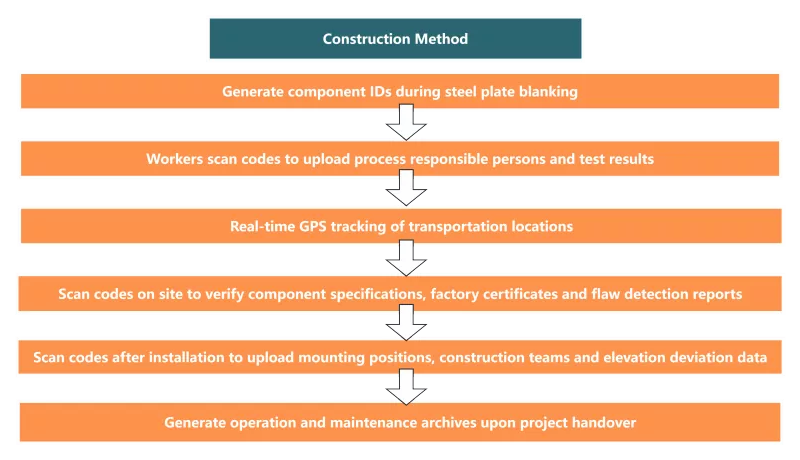

Η τεχνολογία ψηφιακής ιχνηλασιμότητας πλήρους διεργασίας για εξαρτήματα χάλυβα είναι μια τεχνολογία ψηφιακού ελέγχου πλήρους διεργασίας που αποδίδει μοναδικά σήματα αναγνώρισης σε χαλύβδινα εξαρτήματα. Μπορεί να εντοπίσει αποτελεσματικά ελαττώματα ποιότητας των εξαρτημάτων, να πραγματοποιήσει οπτικοποιημένη πρόοδο εγκατάστασης και ψηφιοποιημένα στοιχεία λειτουργίας και συντήρησης. Εν τω μεταξύ, όλα τα δεδομένα καταγράφονται σε όλη τη διαδικασία, τα οποία μπορούν να ανταποκριθούν στις απαιτήσεις υψηλών προδιαγραφών του ελέγχου υποδομής.

Στη μηχανική πρακτική των νοσοκομειακών έργων μεταλλικών κατασκευών, αυτές οι έξι τεχνολογίες καλύπτουν βασικούς κρίκους ελέγχου στην κατασκευήνοσοκομεία μεταλλικών κατασκευώνσυμπεριλαμβανομένης της απόδοσης κατασκευής, της σεισμικής ασφάλειας, της ακρίβειας των αρμών, της ηλεκτρομηχανολογικής συναρμολόγησης και της διαχείρισης έργων. Ως προηγμένη καινοτόμος λύση για την τρέχουσα κατασκευή μεταλλικών κατασκευών, έχουν επαληθευτεί σε πρακτικά έργα μηχανικής.
