5 Κοινές Ερωτήσεις Μηχανικής Μεταλλικών Κατασκευών και Τεχνικές Απαντήσεις

Ο σχεδιασμός, η κατασκευή και η επιτόπια κατασκευή τουμηχανική μεταλλικών κατασκευώνπεριλαμβάνει πολλές επαγγελματικές μηχανικές έννοιες, παραμέτρους εξαρτημάτων και δομικές ταξινομήσεις. Κατά τη διάρκεια της καθημερινής λεπτομέρειας σχεδίασης, του ελέγχου φορτίου και της σύγκρισης σχεδίων, πολλοί επαγγελματίες έχουν συχνά αμφιβολίες σχετικά με διάφορους τεχνικούς όρους, μηχανικές επιδράσεις και τα κριτήρια επιλογής των δομικών μελών. Για να βοηθήσει τους τεχνικούς πρώτης γραμμής και τους συντονιστές εξωτερικού εμπορίου να διευθετήσουν γρήγορα τις βασικές θεωρίες και να αποφύγουν λάθη σχεδιασμού, αυτό το έγγραφο συγκεντρώνει συχνές επαγγελματικές ερωτήσεις σχετικά με τις μεταλλικές κατασκευές με συνοπτικές απαντήσεις.

Q1. Τι είναι το φαινόμενο του διαφράγματος;

Το φαινόμενο του διαφράγματος αναφέρεται σε μια μηχανική συμπεριφορά όπου τα πάνελ του περιβλήματος αντιστέκονται στην παραμόρφωση στο επίπεδο που προκαλείται από φορτία εντός του επιπέδου λόγω της δικής τους ακαμψίας διάτμησης. Η ακαμψία και η αντοχή των εξαρτημάτων είναι οι δύο βασικοί δείκτες για την αξιολόγηση της απόδοσής του.

Ε2. Είναι η υστέρηση διάτμησης και το φαινόμενο της υστέρησης διάτμησης η ίδια έννοια;

Αναφέρονται σε ένα πανομοιότυπο μηχανικό φαινόμενο. Η «καθυστέρηση διάτμησης» είναι απλώς μια εναλλακτική ονομασία για το φαινόμενο διάτμησης, η οποία μπορεί να εξηγηθεί από την αρχή του Saint-Venant. Κατά τη μεταφορά φορτίου μέσα σε ένα μέλος, η καθυστερημένη μετάδοση της δύναμης διάτμησης σε τοπικές περιοχές οδηγεί σε ανομοιόμορφη κατανομή της κανονικής τάσης στη διατομή και αυτό το φαινόμενο ονομάζεται συλλογικά διατμητική υστέρηση.

Ε3. Τι συνέπειες θα έχει η υπερβολική εκτροπή των μεταλλικών κατασκευών;

Αν η πραγματική απόκλιση του αχαλύβδινη δομήυπερβαίνει το όριο που καθορίζεται από τους κωδικούς, θα εμφανιστεί ορατή παραμόρφωση των εξαρτημάτων και θα χαλάσει την αρχιτεκτονική εμφάνιση. Εν τω μεταξύ, η απόδοση εξυπηρέτησης του κτιρίου θα μειωθεί και η μακροχρόνια υπερβολική παραμόρφωση θα δημιουργήσει περαιτέρω πιθανούς δομικούς κινδύνους για την ασφάλεια.

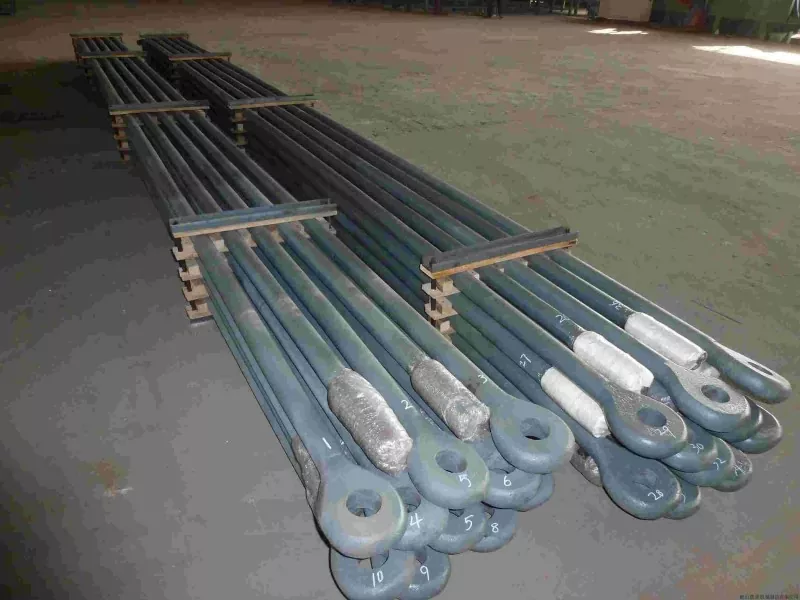

Q4. Πώς να ξεχωρίσετε τις άκαμπτες ράβδους σύνδεσης από τις εύκαμπτες ράβδους;

Οι άκαμπτες ράβδοι σύνδεσης μπορούν να αντέχουν τόσο την τάση όσο και τη συμπίεση και συνήθως υιοθετούν διατομές χάλυβα διπλής γωνίας ή κυκλικού χαλύβδινου σωλήνα. Οι εύκαμπτες ράβδοι σύνδεσης μπορούν να αντισταθούν μόνο στην τάση χωρίς ικανότητα συμπίεσης, οι οποίες γενικά κατασκευάζονται από χάλυβα μονής γωνίας ή στρογγυλούς σωλήνες.

Q5. Τι σημαίνει φέρουσα ικανότητα μετά τον λυγισμό;

Η φέρουσα ικανότητα μετά τον λυγισμό αναφέρεται συγκεκριμένα στην υπολειπόμενη ικανότητα μεταφοράς φορτίου των εξαρτημάτων με λεπτά τοιχώματα μετά την εμφάνιση τοπικού λυγισμού. Αυτός ο δείκτης καθορίζεται από κοινού από την αναλογία πλάτους-πάχους των πλακών και τις συνθήκες συγκράτησης άκρων: μεγαλύτερος λόγος πλάτους-πάχους και ισχυρότεροι περιορισμοί ορίων θα έχουν ως αποτέλεσμα υψηλότερη υπολειπόμενη φέρουσα ικανότητα μετά τον λυγισμό του μέλους.

Σύναψη

Οι θεωρίες που εμπλέκονται στο σχεδιασμό, την κατασκευή και την κατασκευή μεταλλικών κατασκευών είναι εκτενείς και αλληλένδετες και οι παραπάνω ερωτήσεις και απαντήσεις καλύπτουν μόνο ένα μικρό κλάσμα κοινών ζητημάτων.Μηχανική μεταλλικών κατασκευώνείναι ένας κλάδος που ενσωματώνει θεωρητική γνώση και πρακτική εμπειρία. Η εκμάθηση αυτών των βασικών σημείων απαιτεί περισσότερα από την απομνημόνευση ορισμών όρων. Η επαναλαμβανόμενη σύγκριση, ο προβληματισμός και η επαλήθευση σε πραγματικές πρακτικές έργου είναι απαραίτητες. Ελπίζουμε ότι αυτό το έγγραφο Q&A μπορεί να προσφέρει στους αναγνώστες ένα σαφές σημείο εκκίνησης, επιτρέποντάς τους να εντοπίζουν γρήγορα σχετικές αναφορές και λύσεις όταν αντιμετωπίζουν πρακτικά προβλήματα μηχανικής.
