EIHE Steel Structure's Box Column Processing Flow & Engineering Application Achievements

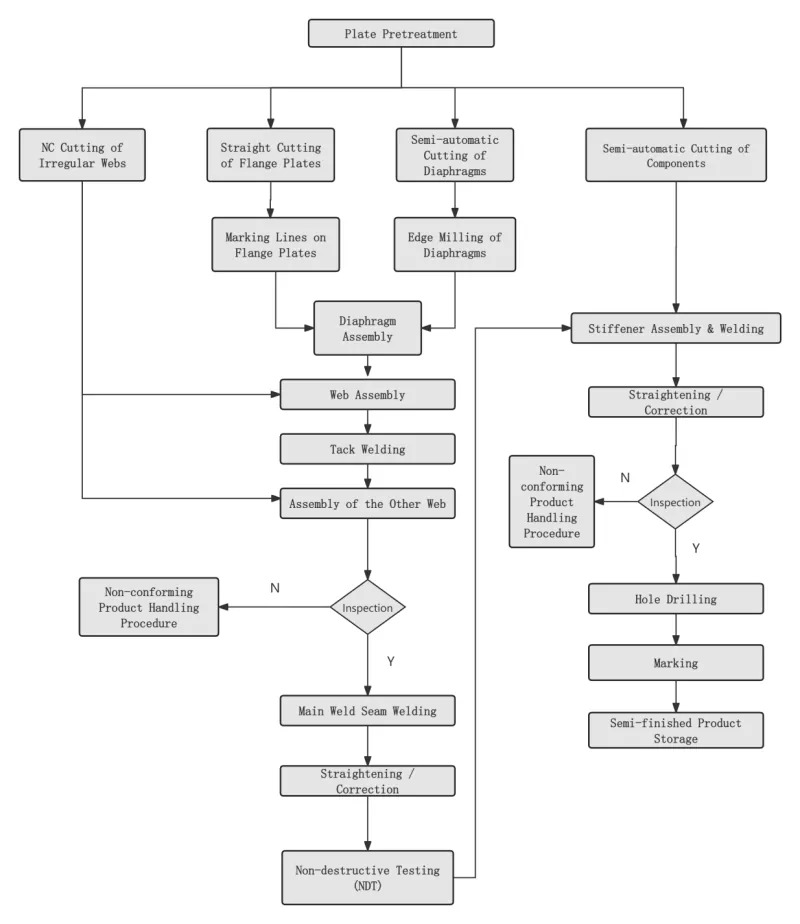

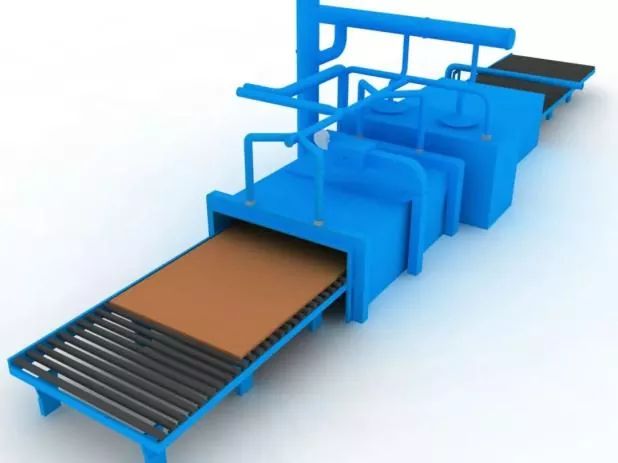

Βήμα 1 Προεπεξεργασία επιφάνειας χαλύβδινων πλακών

Διεξάχθηκε σύμφωνα με τις απαιτήσεις σχεδιασμού ή διεργασίας πριν από την κάλυψη της χαλύβδινης πλάκας.

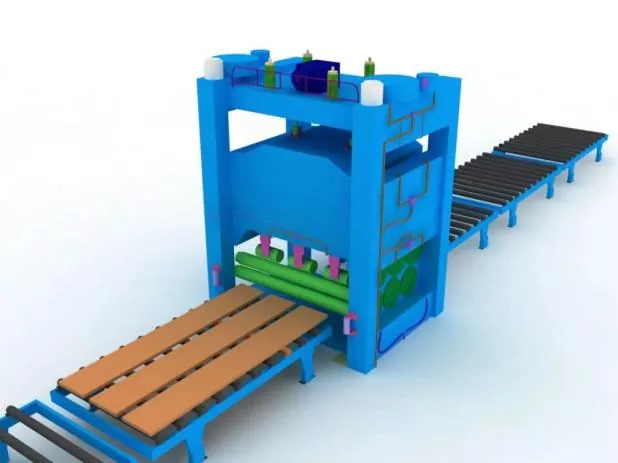

Βήμα 2 Ίσιωμα χαλύβδινων πλακών

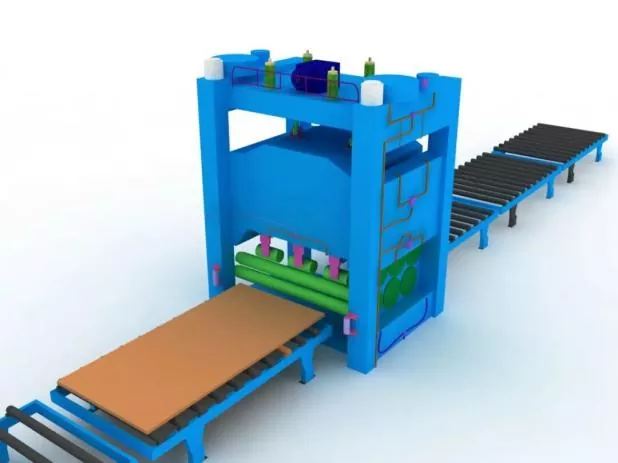

Η συνολική ευθυγράμμιση πρέπει να πραγματοποιείται μετά την προεπεξεργασία της χαλύβδινης πλάκας για να εξασφαλιστεί η ακρίβεια του τυφώματος και να ανακουφιστεί η εσωτερική υπολειμματική τάση της χαλύβδινης πλάκας.

Βήμα 3 Κοπή και τενάρισμα εξαρτημάτων

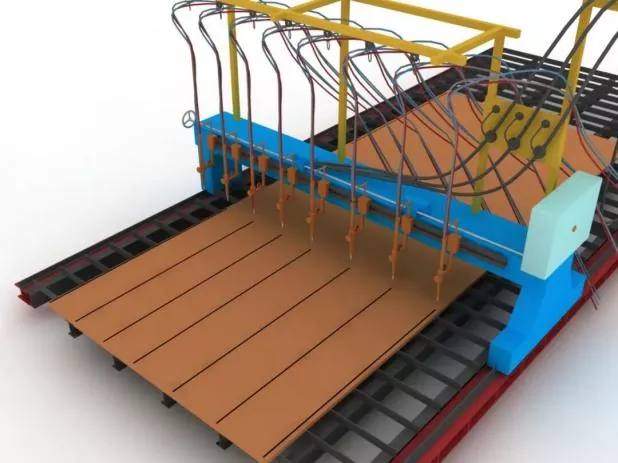

Πριν την κοπή, ρυθμίστε τη μηχανή κοπής, επιβεβαιώστε το μοντέλο ακροφυσίου και ελέγξτε τη σταθερότητα της πίεσης αέρα.

Κατά τη διάρκεια της κοπής, προθερμάνετε πρώτα τη ραφή κοπής της χαλύβδινης πλάκας και ελέγξτε αυστηρά την ταχύτητα κοπής.

Βήμα 4 Δευτερεύον ίσιωμα εξαρτημάτων

Εκτελείται μετά το τενάρισμα χαλύβδινων πλακών για να διασφαλιστεί η ακρίβεια συναρμολόγησης και να μειωθεί η εσωτερική υπολειπόμενη τάση των χαλύβδινων πλακών.

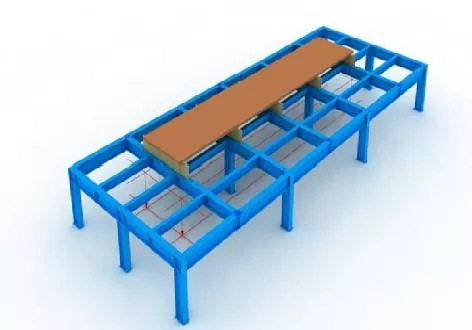

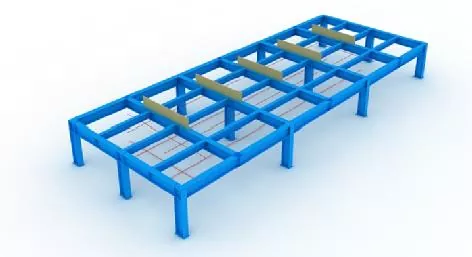

Βήμα 5 Ρύθμιση Jigs και γραμμών διάταξης

Πριν από τη συναρμολόγηση, πρέπει να ρυθμιστούν πρώτα οι γραμμές διάταξης και οι γωνίες.

Κατά τη διάρκεια της εγκατάστασης στροφέα, πρέπει να διασφαλίζεται το οριζόντιο επίπεδο του άνω ανοίγματος και να διασφαλίζεται επαρκής ακαμψία και αντοχή.

Όλες οι γωνίες και οι γραμμές διάταξης μπορούν να τεθούν σε χρήση μόνο αφού επιθεωρηθούν και εγκριθούν από εξουσιοδοτημένο προσωπικό.

Βήμα 6 Τοποθέτηση κάτω πλαισίου

Τοποθετημένο με ακρίβεια από βαρίδι και γραμμές διάταξης.

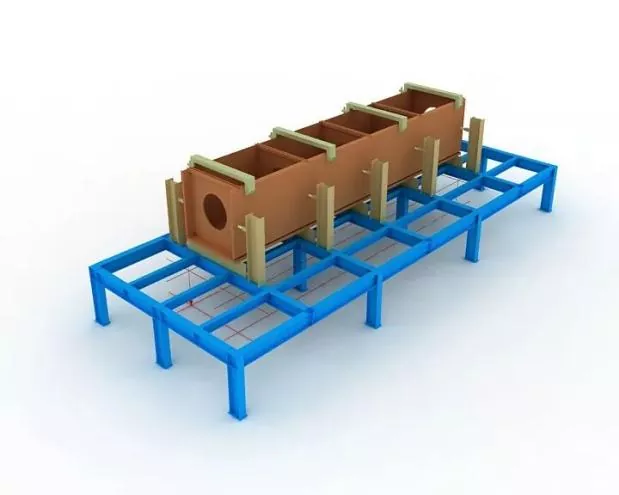

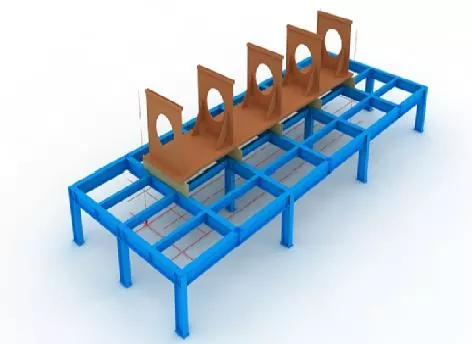

Βήμα 7 Συναρμολόγηση διαφράγματος

Πριν από τη συναρμολόγηση των διαφραγμάτων, σημειώστε τις γραμμές τοποθέτησης στο κάτω πλαίσιο και αφαιρέστε την επιπλέουσα σκουριά και στις δύο πλευρές των γραμμών με έναν τροχό λείανσης.

Αφού τοποθετηθούν τα διαφράγματα, στερεώστε τα με συγκόλληση.

Βήμα 8 Συναρμολόγηση Ιστού

Αφού συναρμολογηθεί και πιστοποιηθεί ο ιστός, ωθήστε το σφιχτά πάνω στο διάφραγμα με ένα γρύλο και, στη συνέχεια, στερεώστε το με συγκόλληση με κολλητική συγκόλληση.

Βήμα 9 Συναρμολόγηση άνω πλαισίου

Ολοκληρώστε την ακριβή τοποθέτηση του άνω πλαισίου με βαρίδι και, στη συνέχεια, στερεώστε τη με συγκόλληση με κολλητική κόλληση.

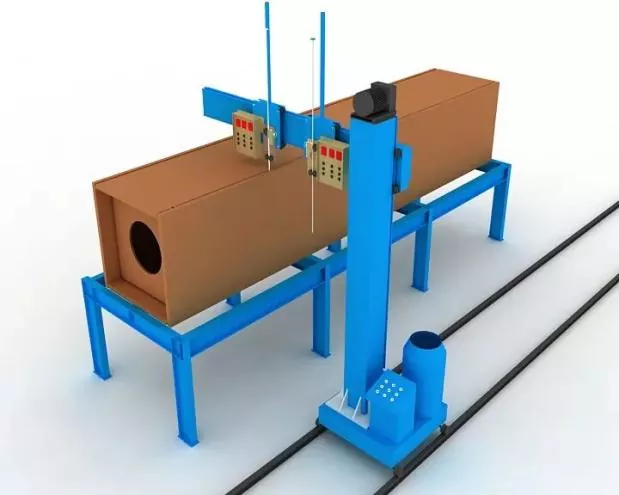

Βήμα 10 Συγκόλληση διαφραγμάτων με ηλεκτροσκωρίαση

Η ηλεκτροσυγκόλληση μονής όψης υιοθετείται για τα διαφράγματα.

Χάλκινα χιτώνια για την εκκίνηση και την κατάσβεση τόξου πρέπει να τοποθετούνται στα άνω και κάτω ανοίγματα των οπών συγκόλλησης ηλεκτροσκωρίας κατά τη συγκόλληση.

Το ρεύμα και η τάση συγκόλλησης θα πρέπει να ελέγχονται αυστηρά καθ' όλη τη διάρκεια της διαδικασίας συγκόλλησης και θα πρέπει να δίνεται προσοχή στην παρατήρηση της αλλαγής χρώματος της περιοχής συγκόλλησης με ηλεκτροσκωρία στον ιστό.

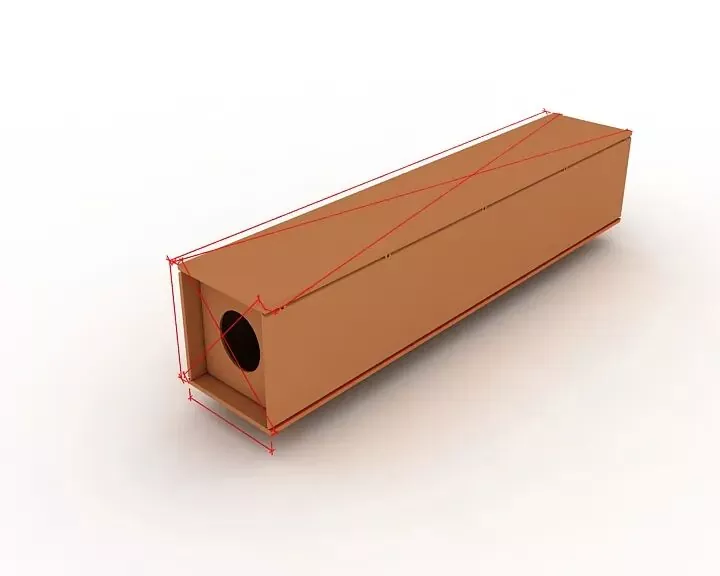

Βήμα 11 Συνολική επιθεώρηση

Κατά την επιθεώρηση, εστιάστε στον έλεγχο εάν το μήκος του εξαρτήματος, οι διαγώνιες διαστάσεις και οι διαστάσεις τελικού τμήματος πληρούν τις απαιτήσεις σχεδιασμού και προδιαγραφών και διορθώστε όλα τα εξαρτήματα εκτός ανοχής.

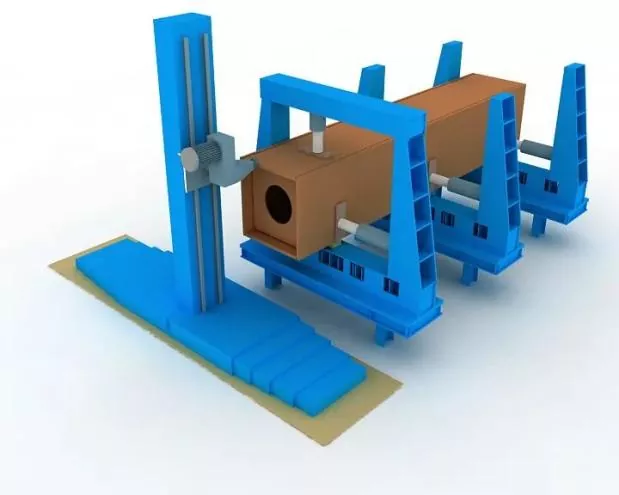

Βήμα 12 Τερματισμός φρεζαρίσματος

Τρίψτε την ακραία όψη μετά τη συναρμολόγηση και τη συγκόλληση.

Εγγυάται την ομοιομορφία των μελών και τον παραλληλισμό μεταξύ της ακραίας όψης και του φρέζα.

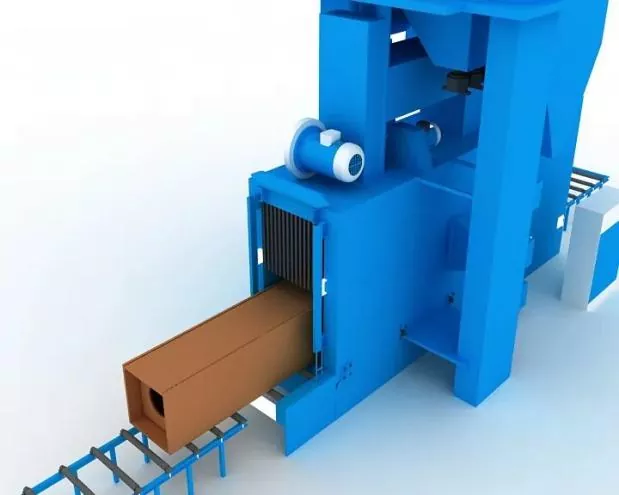

Βήμα 13 Αμμοβολή και αφαίρεση σκουριάς

Πλήρης αφαίρεση σκουριάς με αμμοβολή όπως απαιτείται μετά τη συγκόλληση και μετά μεταφορά στην κατασκευή επίστρωσης.

Ακρίβεια συναρμολόγησης

Κατά τη συναρμολόγηση:

● Πρέπει να υιοθετηθούν κατάλληλοι περιορισμοί για τον έλεγχο της παραμόρφωσης συγκόλλησης.

● Τα δικαιώματα συρρίκνωσης συγκόλλησης και η εύλογη αντίστροφη παραμόρφωση πρέπει να δεσμεύονται για τον έλεγχο των διαστάσεων των εξαρτημάτων και τη διασφάλιση του σωστού σχήματος.

Οι επιτρεπόμενες αποκλίσεις για την κατασκευή και τη συναρμολόγηση συγκολλημένων συνδέσεων, καθώς και οι ανοχές διαστάσεων των δομικών στοιχείων, πρέπει να συμμορφώνονται με τις απαιτήσεις του Κώδικα Αποδοχής Ποιότητας Κατασκευής Μεταλλικών Κατασκευών (GB 50205).

Συγκόλληση τοποθέτησης συναρμολόγησης

Θα υλοποιηθεί με ημιαυτόματη συγκόλληση με τόξο μετάλλου στερεού σύρματος (GMAW).

Μεταλοκολλητής

Οι συγκολλητές που ασχολούνται με τη συγκόλληση με κόλληση συναρμολόγησης πρέπει να κατέχουν τα αντίστοιχα πιστοποιητικά προσόντων που καθορίζονται στην Τεχνική Προδιαγραφή για Συγκόλληση Κτιρίων Μεταλλικών Κατασκευών (JGJ81).

Θέση κολλητικών συγκολλήσεων

Θέση συγκολλήσεων κόλλησης: Οι συγκολλήσεις κόλλας πρέπει να αποφεύγουν την αρχή και το τέλος των επίσημων συγκολλήσεων και δεν πρέπει να τοποθετούνται σε γωνίες, άκρες, άκρα και άλλες κρίσιμες περιοχές επιρρεπείς σε δομική αντοχή και ελαττώματα κατασκευής.

Για τις αρθρώσεις Τ, η συγκόλληση με κόλληση: Πρέπει να εκτελείται συμμετρικά και στις δύο πλευρές. Εν τω μεταξύ, η συγκόλληση με κόλληση μέσα στο αυλάκι πρέπει να αποφεύγεται όσο το δυνατόν περισσότερο.

Για συγκόλληση με αυλάκωση πλήρους διείσδυσης: Η συγκόλληση με κόλληση πρέπει να εκτελείται στο αυλάκι για οπίσθια κοπή, π.χ.

Οι θέσεις συναρμολόγησης και συγκόλλησης των πλακών στήριξης συγκόλλησης καθώς και των πλακών λειτουργίας και απορροής πρέπει να συμμορφώνονται με τα σχετικά πρότυπα

Υλικά συγκόλλησης

Τα υλικά συγκόλλησης που χρησιμοποιούνται για τη συναρμολόγηση και τη συγκόλληση με κόλληση πρέπει να είναι συνεπή με εκείνα για την επίσημη συγκόλληση, δηλαδή θα υιοθετούνται τα ίδια υλικά συγκόλλησης όπως στην επίσημη συγκόλληση.

Για τη συγκόλληση συναρμολόγησης μεταξύ χάλυβα υψηλής αντοχής και χάλυβα χαμηλής αντοχής, τα υλικά συγκόλλησης πρέπει να επιλέγονται σύμφωνα με την κατηγορία χάλυβα χαμηλής αντοχής.
