Πόσα γνωρίζετε για αυτές τις φόρμες μεταλλικής κατασκευής;

Καθώς καλύψαμε τα τέσσερα κύρια βασικά συστήματα στοχαλύβδινη δομήβιομηχανία την τελευταία φορά, το EHSS θα συνεχίσει να σας οδηγεί να εξερευνήσετε μεταλλικές κατασκευές σε αυτό το τεύχος. Στα σύγχρονα κτίρια, με αυξανόμενη δομική πολυπλοκότητα και φέρουσες απαιτήσεις, έχουν εφαρμοστεί ευρέως δομικές μορφές όπως δικτυωτά κελύφη, καλώδια ανάρτησης, κατασκευές δοκού και χαλύβδινοι σωλήνες γεμάτοι με σκυρόδεμα. Οι τύποι κατασκευών από χάλυβα που εισάγονται σε αυτό το τεύχος χρησιμοποιούνται συνήθως στη μηχανική με ώριμα τεχνικά συστήματα και αντίστοιχα υποστηρικτικά πρότυπα, που κυριαρχούν στα αντίστοιχα τμηματικά πεδία τους.

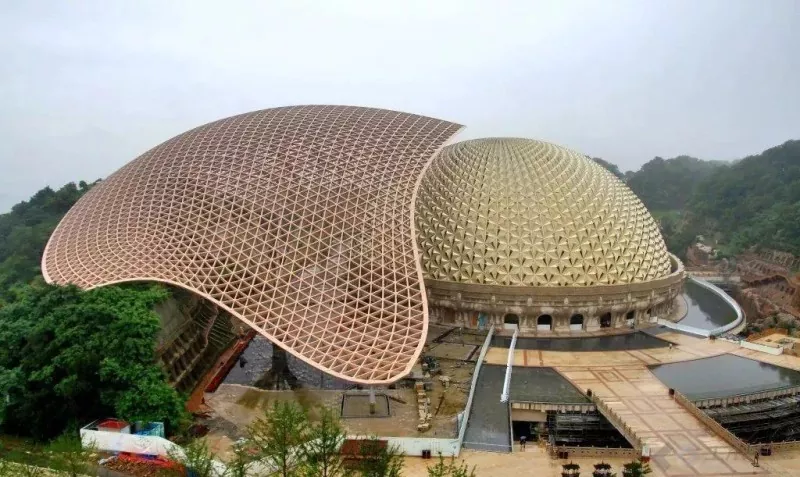

Η δικτυωτή δομή κελύφους, όπως υποδηλώνει το όνομα, είναι μια κυρτή δομή πλέγματος που μοιάζει με κέλυφος αυγού. Το βασικό χαρακτηριστικό του έγκειται στην ικανότητα να σχηματίζει καμπύλα σχήματα μεγάλου ανοίγματος, όπως θόλους και καμάρες. Με κομψή εμφάνιση και αποτελεσματική αντοχή, εφαρμόζεται ευρέως σε μεγάλα γυμναστήρια, εκθεσιακά κέντρα, πλανητάρια και βοτανικά θερμοκήπια.

Οι κατασκευές ανάρτησης παίρνουν τα καλώδια από χάλυβα υψηλής αντοχής ως εξαρτήματα πυρήνα και πραγματοποιούν μεγάλα ανοίγματα χρησιμοποιώντας την ιδιότητα εφελκυσμού των καλωδίων. Διαθέτουν εξαιρετικά μεγάλη χωρητικότητα, ελαφρύ και χαμηλή κατανάλωση χάλυβα και υιοθετούνται κυρίως για κρεμαστές γέφυρες, μεγάλα στάδια, τερματικούς σταθμούς αεροδρομίων και άλλα έργα.

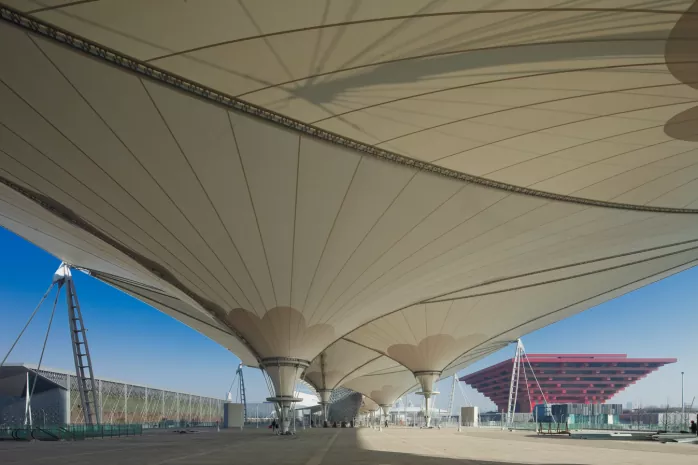

Η δομή μεμβράνης καλωδίου είναι ο πιο κύριος και ευρέως χρησιμοποιούμενος τύπος μεταξύ όλων των δομών μεμβράνης, που αποτελείται από υλικά μεμβράνης μαζί με χαλύβδινα εξαρτήματα ή χαλύβδινα πλαίσια. Τα υφάσματα μεμβράνης είναι συνήθως επικαλυμμένα με PTFE ή PVC. Διαθέτοντας μικρό βάρος, υψηλή αντοχή και μεγάλη ευελιξία για σχηματισμό σύνθετων καμπυλωτών επιφανειών ελεύθερου σχήματος, χρησιμοποιείται συνήθως για στέγαστρα, εγκαταστάσεις τοπίου, σταθμούς διοδίων και φουσκωτούς χώρους.

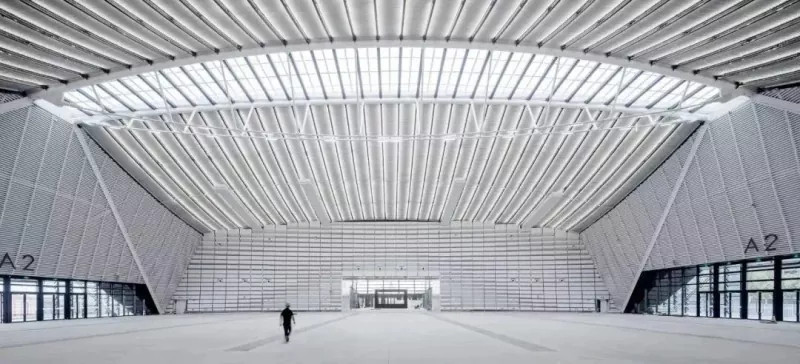

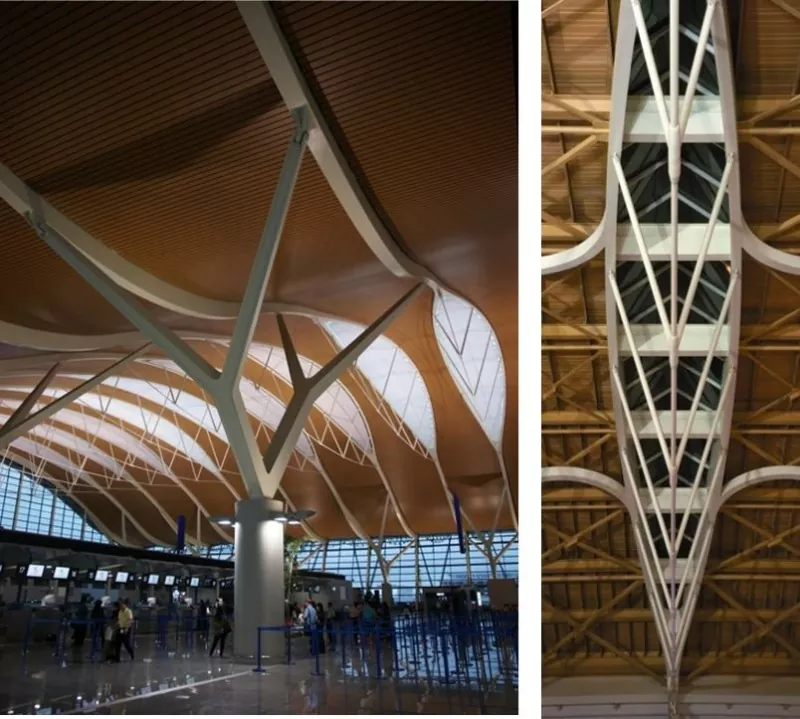

Η δομή που υποστηρίζεται από χορδές αποτελείται από άκαμπτες άνω χορδές και εύκαμπτα κατώτερα χαλύβδινα καλώδια που συνδέονται με αντηρίδες, όπου οι άκαμπτες άνω χορδές είναι ως επί το πλείστον χαλύβδινες δοκοί ή δοκοί, επομένως μπορεί επίσης να ερμηνευτεί ως δομή που σχηματίζεται από τη σύνδεση χαλύβδινων δοκών ή ζευκτών με χαλύβδινα καλώδια μέσω αντηρίδων. Η κατασκευή χορδών δοκού είναι η πιο κοινή και τυπική μορφή αυτού του δομικού συστήματος με δοκούς από συμπαγή χάλυβα ως άνω στοιχεία. Διαθέτοντας αυτο-ισορροπία και εξαιρετική ικανότητα κάλυψης, οι δομές που υποστηρίζονται από χορδές εφαρμόζονται κυρίως σε στέγες μεγάλου ανοίγματος και τερματικούς σταθμούς αεροδρομίων.

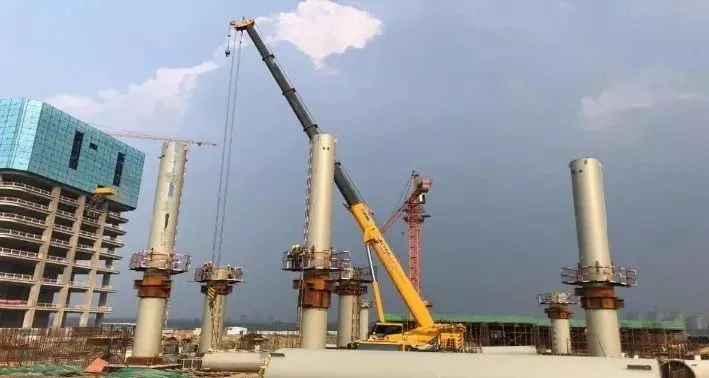

Η δομή χαλύβδινων σωλήνων γεμάτη με σκυρόδεμα αναφέρεται σε μια κατασκευή με τσιμέντο γεμάτο μέσα σε χαλύβδινους σωλήνες για να βελτιώσει σημαντικά τη φέρουσα ικανότητα και την ολκιμότητα. Διαθέτει υψηλή φέρουσα ικανότητα και ευνοϊκή ολκιμότητα και χρησιμοποιείται κυρίως ως μέλη συμπίεσης σε κολώνες υπερυψηλών κτιρίων, τοξωτές γέφυρες και κατασκευές μεγάλου ανοίγματος.

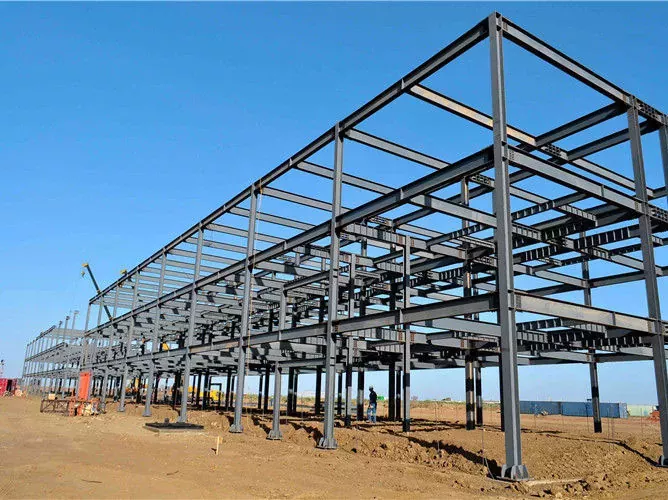

Τα κουφώματα πύλης, τα χαλύβδινα πλαίσια, τα χαλύβδινα δικτυώματα και οι κατασκευές πλέγματος που αναφέρθηκαν στο προηγούμενο τεύχος διαθέτουν τον μεγαλύτερο όγκο της αγοράς και τα πιο καθολικά σενάρια εφαρμογής, χρησιμεύοντας ως κορυφαίες επιλογές για μικρά και μεσαία εργοστάσια, πολυώροφα κτίρια και συμβατικές στέγες μεγάλου ανοίγματος. Αντίθετα, τα δικτυωτά κελύφη, οι κατασκευές ανάρτησης, οι κατασκευές με μεμβράνη καλωδίων, οι δομές με δοκούς και οι κατασκευές χαλύβδινων σωλήνων με γεμάτες σκυρόδεμα που καλύπτονται σε αυτό το τεύχος είναι εξειδικευμένα υποσυστήματα προσαρμοσμένα για σενάρια που περιλαμβάνουν ειδικά ανοίγματα, υπερυψηλές κατασκευές, ελαφριά περιβλήματα και σύνθετες κατασκευές από χάλυβα.

Ολοιδομικά συστήματα από χάλυβαπου καλύπτονται στις δύο δόσεις έχουν διακριτά πλεονεκτήματα και αλληλοσυμπληρώνονται, διαμορφώνοντας από κοινού ένα πλήρες τεχνικό φάσμα για την τρέχουσα μηχανική μεταλλικών κατασκευών. Συγκεκριμένα, η δομή του σκελετού από χάλυβα θέτει τα θεμέλια για τη δομή του σκελετού από χάλυβα. Τα δικτυωτά κελύφη και τα διαστημικά πλέγματα εμπίπτουν και τα δύο στην κατηγορία των δομών χωρικού πλέγματος ως παράλληλες μορφές. Οι δομές ανάρτησης, μεμβράνης καλωδίων και στηριγμάτων σε χορδές μπορούν να συνδυαστούν με δοκούς και πλέγματα για να σχηματίσουν συστήματα μεγάλου ανοίγματος. Οι ψυχρής μορφής χαλύβδινες κατασκευές με λεπτό τοίχωμα εφαρμόζονται κυρίως σε ελαφρά συστήματα κατασκευών από χάλυβα. και οι κατασκευές χαλύβδινων σωλήνων γεμάτες με σκυρόδεμα ανήκουν σε φέροντα συστήματα σύνθετου χάλυβα-σκυροδέματος.

Κατά την επιλογή δομικών τύπων για πρακτικά έργα, διενεργείται ολοκληρωμένη αξιολόγηση με βάση τις λειτουργίες του κτιρίου, τις συνθήκες ανοίγματος, τους οικονομικούς δείκτες και τις απαιτήσεις χρονοδιαγράμματος κατασκευής για τον προσδιορισμό της βέλτιστης λύσης. Μείνετε συντονισμένοι στοEHSSεπίσημα κανάλια για πιο επαγγελματικές τεχνικές ενημερώσεις μεταλλικών κατασκευών. Με 21 χρόνια αφοσίωσης στην κατασκευή και εγκατάσταση μεταλλικών κατασκευών, παρέχουμε πλήρη τεχνική υποστήριξη για τα έργα σας με ισχυρές επαγγελματικές δυνατότητες.
