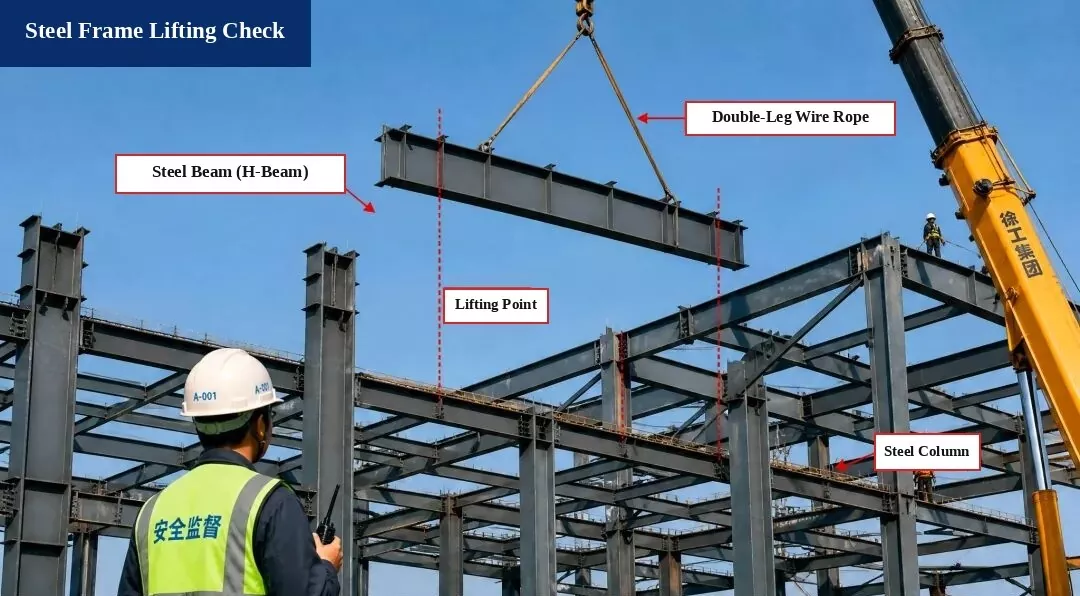

1. Έλεγχος ανύψωσης χαλύβδινου πλαισίου (Υπολογισμός ανύψωσης)

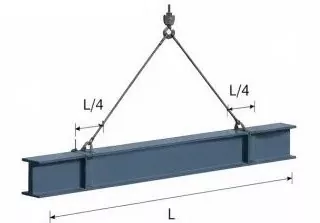

Ι. Διάγραμμα ανύψωσης

Μέλος:Χαλύβδινη δοκός H500×200×10×16, Μήκος L = 12,0 m

Σημεία ανύψωσης:Ρυθμίστε στο L/4 από κάθε άκρο της δοκού

Γωνία σφεντόνας:α ≈ 60°

II. Υπολογισμός Φορτίου

1. Αυτο-βάρος δοκού:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Συντελεστής δυναμικού φορτίου:Πάρτε το 1.1

3. Βάρος ιμάντων:Αγνοήθηκε (αμελητέο)

4. Συνολικό φορτίο ανύψωσης:
P = G × 1,1 = 219,9 kN

5. Ένταση σφεντόνας (ισορροπημένο φορτίο):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Έλεγχος ασφάλειας σφεντόνας

1. Τύπος σφεντόνας:φ20 χαλύβδινο συρματόσχοινο, φορτίο θραύσης Fb = 360 kN

2. Συντελεστής ασφάλειας (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Πληροί τις τυπικές απαιτήσεις!

Ελέγξτε το συμπέρασμα:
Η λειτουργία ανύψωσης είναι ασφαλής και πληροί τις απαιτήσεις κώδικα.

Πρότυπα αναφοράς

• Κώδικας Κατασκευών Μεταλλικών Κατασκευών (GB 50755-2012)

• Τεχνικός Κώδικας για την Ασφάλεια Ανύψωσης και Ανύψωσης στις Κατασκευές (JGJ 276-2012)

Σημειώσεις ασφαλείας:

1. Ελέγξτε τη χαλύβδινη δοκό, τα συρματόσχοινα και τα εργαλεία ανύψωσης πριν την ανύψωση για να βεβαιωθείτε ότι είναι ασφαλή και αξιόπιστα.

2. Αναθέστε ένα αφοσιωμένο άτομο να διευθύνει τη διαδικασία ανύψωσης. Κανείς δεν μπορεί να σταθεί κάτω από την ανυψωμένη δοκό.

3. Σταματήστε αμέσως την εργασία ανύψωσης όταν η ταχύτητα του ανέμου φτάσει στο επίπεδο 6 ή υψηλότερο.

2. Εγκατάσταση και επιθεώρηση χαλύβδινου πλαισίου — Εγκατάσταση δοκού από χάλυβα

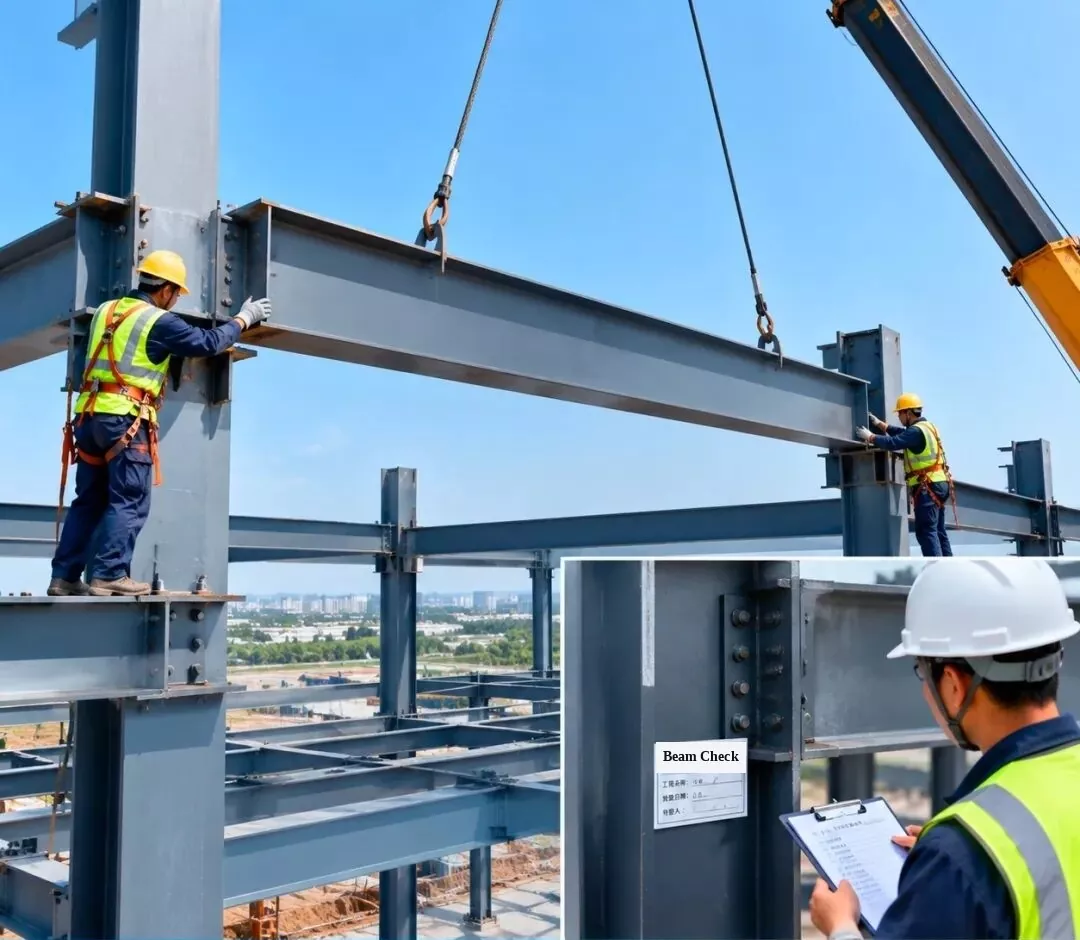

Σηκώστε τη χαλύβδινη δοκό στην προβλεπόμενη θέση της και, στη συνέχεια, επιθεωρήστε και εγκρίνετε τους αρμούς σύνδεσης για να βεβαιωθείτε ότι η ποιότητα εγκατάστασης πληροί τις απαιτήσεις σχεδιασμού.

[Εισαγωγή ετικέτας στη στήλη: Επιθεώρηση εγκατάστασης δοκού χάλυβα | Όνομα έργου: Εργαστήριο #1 | Ημερομηνία επιθεώρησης | Επιθεωρητής]

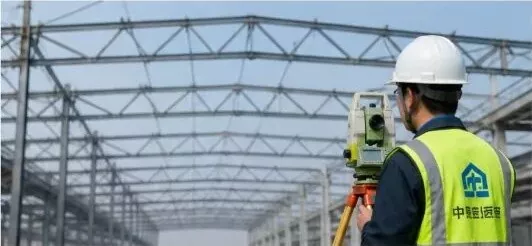

3. Εγκατάσταση και επιθεώρηση χαλύβδινου σκελετού — Εγκατάσταση ζευκτών οροφής από χάλυβα

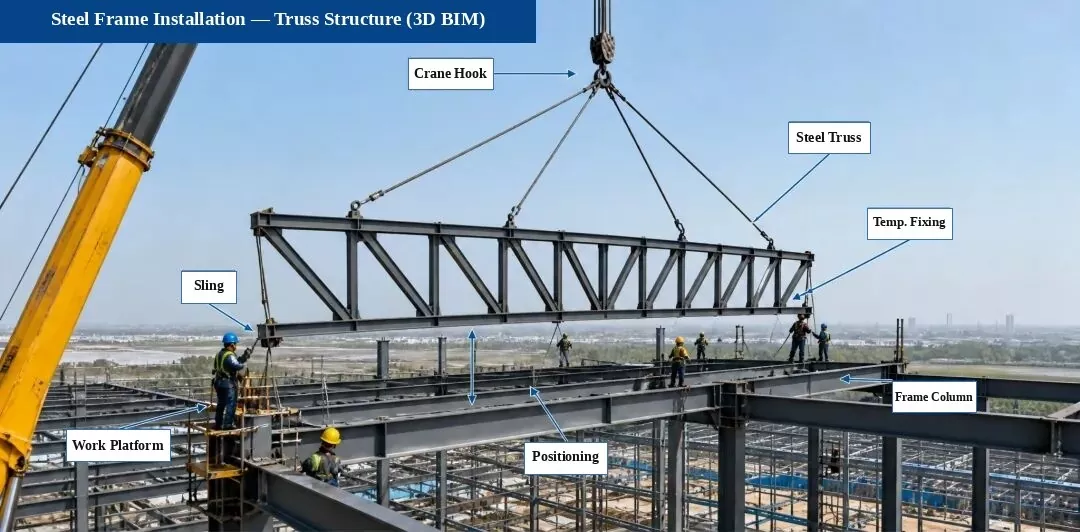

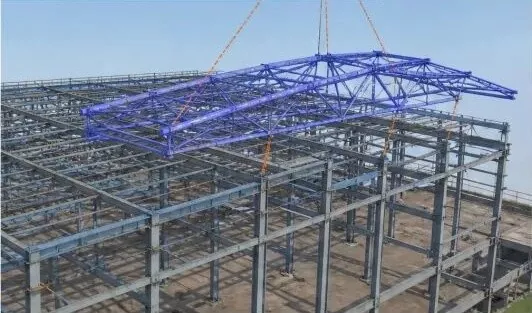

1. Προσομοίωση 3D BIM:Προσομοιώστε την εγκατάσταση ζευκτών οροφής από χάλυβα για να βελτιώσετε το σχέδιο ανύψωσης και τη σειρά εγκατάστασης.

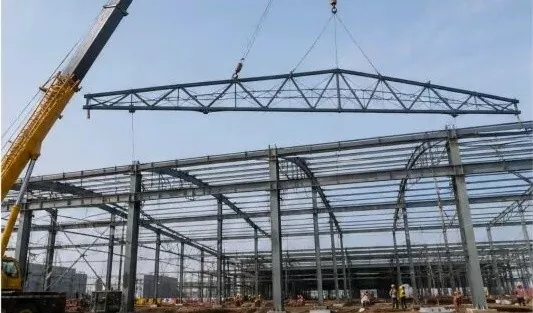

2. Ανύψωση ζευκτών οροφής:Χρησιμοποιήστε ένα γερανό φορτηγού για να σηκώσετε το δοκό και να το τοποθετήσετε αργά στη θέση του, διατηρώντας το ισορροπημένο.

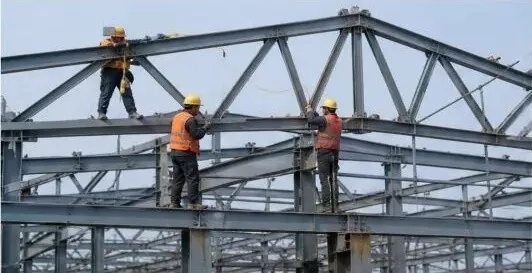

3. Τοποθέτηση και προσωρινή επιδιόρθωση:Αφού τοποθετηθεί το δοκάρι οροφής, ασφαλίστε το προσωρινά και προσαρμόστε τη θέση και το ύψος του (ύψος).

4. Σύνδεση μπουλονιών υψηλής αντοχής:Σφίξτε τα μπουλόνια υψηλής αντοχής σύμφωνα με τους κανόνες σχεδιασμού για να εξασφαλίσετε μια ισχυρή σύνδεση.

5. Επιθεώρηση εγκατάστασης:Ελέγξτε το ύψος, το άνοιγμα, την κάμψη (απόκλιση) και την κατακόρυφη ευθυγράμμιση του δοκού για να βεβαιωθείτε ότι πληρούν τον κωδικό.

6. Αρχείο επιθεώρησης:Αφού περάσετε την επιθεώρηση, συμπληρώστε τη φόρμα εγγραφής και προχωρήστε στο επόμενο βήμα κατασκευής.

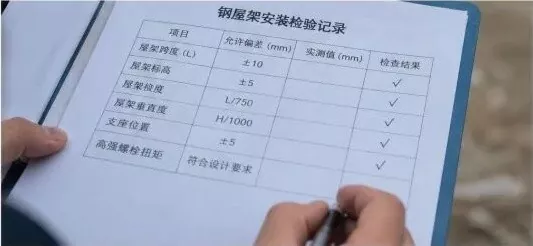

Βιβλίο επιθεώρησης εγκατάστασης ζευκτών οροφής από χάλυβα

Στοιχείο επιθεώρησης	Επιτρεπόμενο σφάλμα (mm)	Μετρημένη τιμή (mm)	Ελέγξτε το αποτέλεσμα
Άνοιγμα ζευκτών (L)	±10	—	√ (Πάσο)
Ύψος ζευκτού (Υψόμετρο)	±5	—	√ (Πάσο)
Κάμψη ζευκτού (εκτροπή)	L / 750	—	√ (Πάσο)
Κάθετη ευθυγράμμιση δοκών	H / 1000	—	√ (Πάσο)
Θέση υποστήριξης	±5	—	√ (Πάσο)
Ροπή μπουλονιού υψηλής αντοχής	Πληροί τις απαιτήσεις σχεδιασμού	—	√ (Πάσο)

Βασικά σημεία ελέγχου:

Ελέγξτε όλα τα εισερχόμενα χαλύβδινα εξαρτήματα επί τόπου για να επαληθεύσετε τον τύπο, το μέγεθος και την ποιότητα συγκόλλησης.
Χρησιμοποιήστε ένα ασφαλές και πρακτικό σχέδιο ανύψωσης για να διασφαλίσετε την ασφάλεια της ανύψωσης.
Ρυθμίστε και στερεώστε το δοκό αμέσως μετά την τοποθέτησή του στη θέση του.
Σφίξτε σωστά όλα τα μπουλόνια υψηλής αντοχής και δοκιμάστε τη ροπή τους σύμφωνα με τον κωδικό.
Πραγματοποιήστε πλήρη έλεγχο για να βεβαιωθείτε ότι η εγκατεστημένη δομή πληροί όλες τις απαιτήσεις σχεδιασμού και κώδικα.

4. Εγκατάσταση και επιθεώρηση χαλύβδινου πλαισίου — Εγκατάσταση κεκλιμένης δοκού από χάλυβα

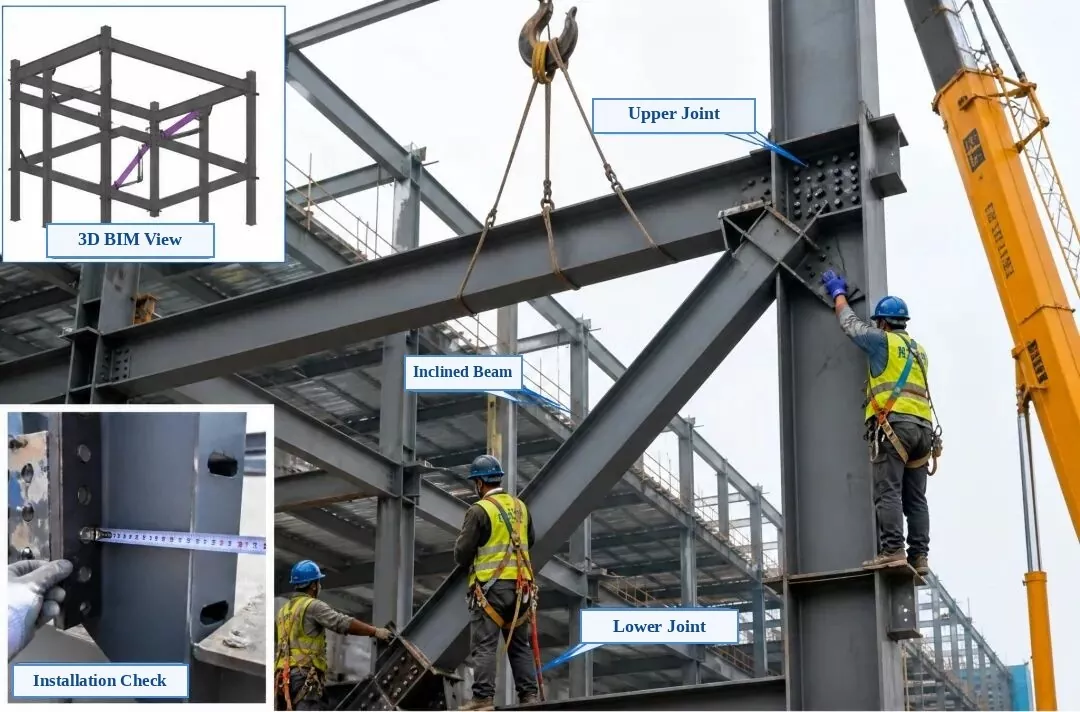

Εξαγόμενες ετικέτες φωτογραφιών:Επάνω αριστερά ένθετο: Τρισδιάστατη προβολή BIM | Κάτω-αριστερό ένθετο: Έλεγχος εγκατάστασης | Κύρια φωτογραφία: Άνω σύνδεσμος σύνδεσης, κεκλιμένη δοκός χάλυβα (διαγώνιος βραχίονας), κάτω σύνδεσμος σύνδεσης

Εγκατάσταση και επιθεώρηση χαλύβδινου πλαισίου — Εγκατάσταση κεκλιμένης δοκού από χάλυβα

1. Έλεγχος προεγκατάστασης:Ελέγξτε τον αριθμό εξαρτήματος, το μέγεθος, τις θέσεις των οπών του μπουλονιού και την κατεύθυνση της πλάκας σύνδεσης. Βεβαιωθείτε ότι οι επιφάνειες επαφής είναι επίπεδες, καθαρές και χωρίς γρέζια ή λάδια.

2. Ανύψωση και τοποθέτηση:Χρησιμοποιήστε δύο σημεία ανύψωσης για να σηκώσετε αργά την κεκλιμένη δοκό στη θέση της. Στερεώστε το προσωρινά και βεβαιωθείτε ότι τόσο οι άνω όσο και οι κάτω σύνδεσμοι ευθυγραμμίζονται με ακρίβεια με τη χαλύβδινη κολόνα και τη δοκό.

3. Ευθυγράμμιση και προσαρμογή:Προσαρμόστε τη θέση της κεντρικής γραμμής, το ύψος και την κατακόρυφη ευθυγράμμιση της κεκλιμένης δοκού για να ανταποκρίνονται στις απαιτήσεις σχεδιασμού. Ολοκληρώστε τη μόνιμη σύνδεση μετά την ευθυγράμμιση.

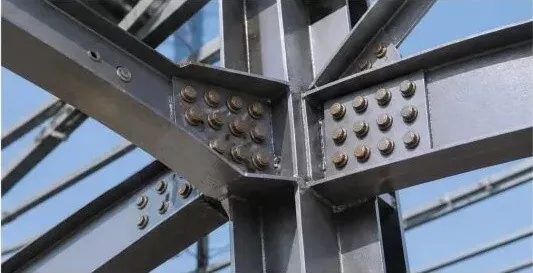

4. Μέθοδος σύνδεσης:Συνδέστε με μπουλόνια υψηλής αντοχής. Σφίξτε τα ομοιόμορφα από το κέντρο προς τα έξω και στις δύο πλευρές, όπως απαιτείται από το σχέδιο και σημειώστε κάθε μπουλόνι μετά την επιθεώρηση των περασμάτων τελικής σύσφιξης.

5. Επιθεώρηση εγκατάστασης:Ελέγξτε τη θέση της κεντρικής γραμμής, το ύψος, την κατακόρυφη ευθυγράμμιση, τη στεγανότητα επαφής της πλάκας και την ποιότητα σύσφιξης των μπουλονιών. Όλα πρέπει να πληρούν τον Κώδικα Αποδοχής Ποιότητας Κατασκευής Μεταλλικών Κατασκευών (GB 50205).

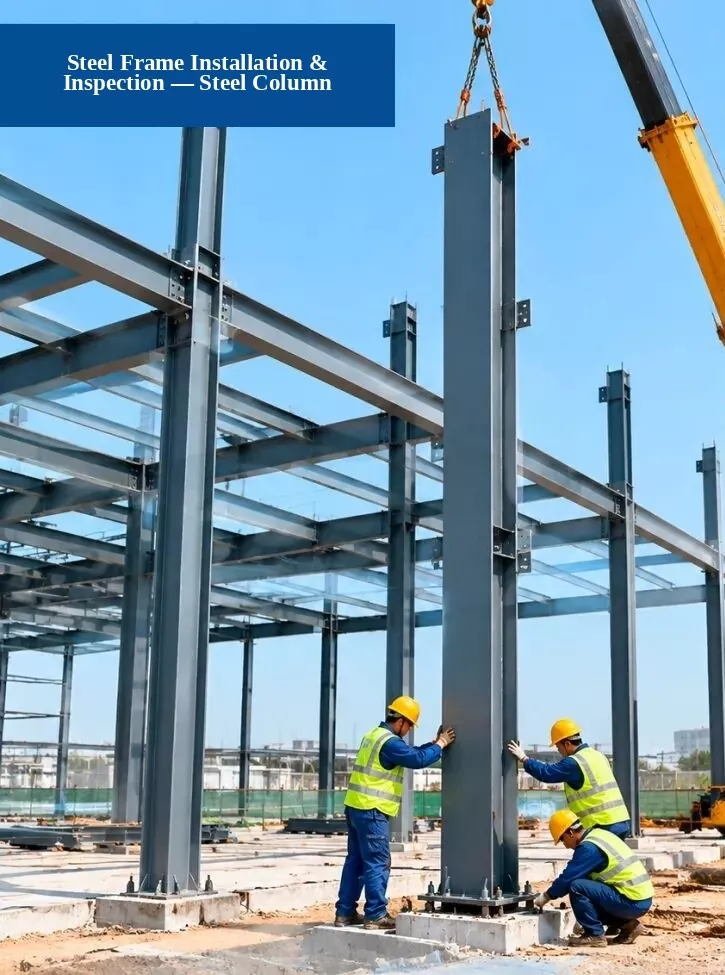

5. Εγκατάσταση και επιθεώρηση χαλύβδινου πλαισίου — Εγκατάσταση μεταλλικής στήλης

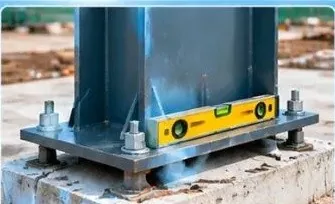

1. Έλεγχος θεμελίωσης:Ελέγξτε εάν οι θέσεις των μπουλονιών αγκύρωσης, το ύψος θεμελίωσης και οι διαστάσεις θεμελίωσης πληρούν τις απαιτήσεις σχεδιασμού.

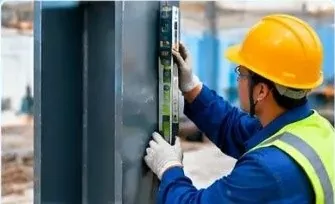

2. Έλεγχος κάθετης ευθυγράμμισης:Χρησιμοποιήστε μια στάθμη συνολικής στάθμης, στάθμης λέιζερ ή ευθύγραμμης στάθμης για να ελέγξετε πόσο ευθεία (κάθετη) στέκεται η χαλύβδινη στήλη.

3. Έλεγχος ποιότητας σύνδεσης:Ελέγξτε εάν τα μπουλόνια υψηλής αντοχής, οι συγκολλήσεις και οι πλάκες σύνδεσης πληρούν τις τυπικές απαιτήσεις.

Διαδικασία κατασκευής:1. Εργασίες προετοιμασίας → 2. Ανύψωση & Τοποθέτηση χαλύβδινης στήλης → 3. Εγκατάσταση & Ασφάλιση → 4. Επιθεώρηση & Αποδοχή

6. Εγκατάσταση σκελετού από χάλυβα — Εγκατάσταση δοκών (διάγραμμα 3D BIM)

Ροή διαδικασίας εγκατάστασης:Έρευνα και σήμανση → Έλεγχος υποστήριξης → Ανύψωση και τοποθέτηση → Προσωρινή στερέωση → Ευθυγράμμιση και προσαρμογή → Σύνδεση μπουλονιού υψηλής αντοχής → Συγκόλληση (εάν απαιτείται)

Βασικά σημεία εγκατάστασης:

Πριν την ανύψωση, ελέγξτε ξανά τη θέση του κέντρου στήριξης, το ύψος και το ενσωματωμένο τμήμα.
Προσαρμόστε σχοινιά οδηγού ανέμου (taglines) κατά την ανύψωση για να διατηρήσετε το ζευκτό σταθερό.
Ρυθμίστε και ασφαλίστε προσωρινά το δοκό αμέσως μετά την τοποθέτηση για να αποτρέψετε την κάμψη ή την παραμόρφωση.
Οι συνδέσεις μπουλονιών υψηλής αντοχής πρέπει να ακολουθούν τους κανόνες σχεδιασμού και κώδικα και να σφίγγονται στην απαιτούμενη ροπή στρέψης.
Η ποιότητα συγκόλλησης πρέπει να πληροί τους κανόνες του Κώδικα Αποδοχής Ποιότητας Κατασκευής Μεταλλικών Κατασκευών (GB 50205).

Βασικά σημεία επιθεώρησης (Φωτογραφίες τοποθεσίας):

1. Υποστήριξη & Έλεγχος από κοινού

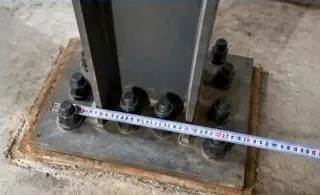

Ελέγξτε τις θέσεις και τα ύψη των μπουλονιών στήριξης, των ελασμάτων και των ενσωματωμένων εξαρτημάτων για να βεβαιωθείτε ότι πληρούν τις απαιτήσεις σχεδιασμού.

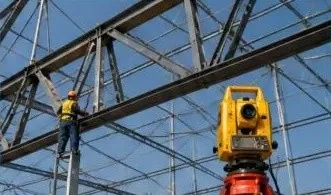

2. Έλεγχος ευθυγράμμισης δοκών

Χρησιμοποιήστε ένα συνολικό σταθμό για να μετρήσετε την κεντρική γραμμή, το ύψος και την κάμψη του δοκού και κάντε προσαρμογές ευθυγράμμισης.

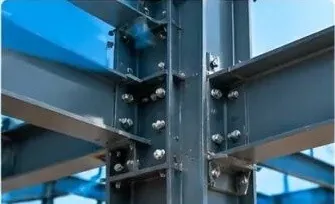

3. Έλεγχος μπουλονιών υψηλής αντοχής

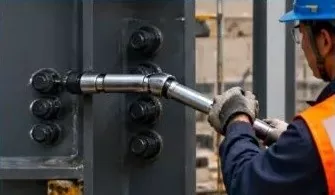

Ελέγξτε τον αριθμό, το μέγεθος και τη ροπή των μπουλονιών υψηλής αντοχής και δοκιμάστε τα ξανά όπως απαιτείται από τον κωδικό.

Σημείωμα:Η δομή του ζευκτού σε αυτό το έργο είναι προσυναρμολογημένη στο εργοστάσιο και ανυψώνεται σε τμήματα επί τόπου για να διασφαλιστεί η ακριβής εγκατάσταση, η ποιότητα και η ασφάλεια.

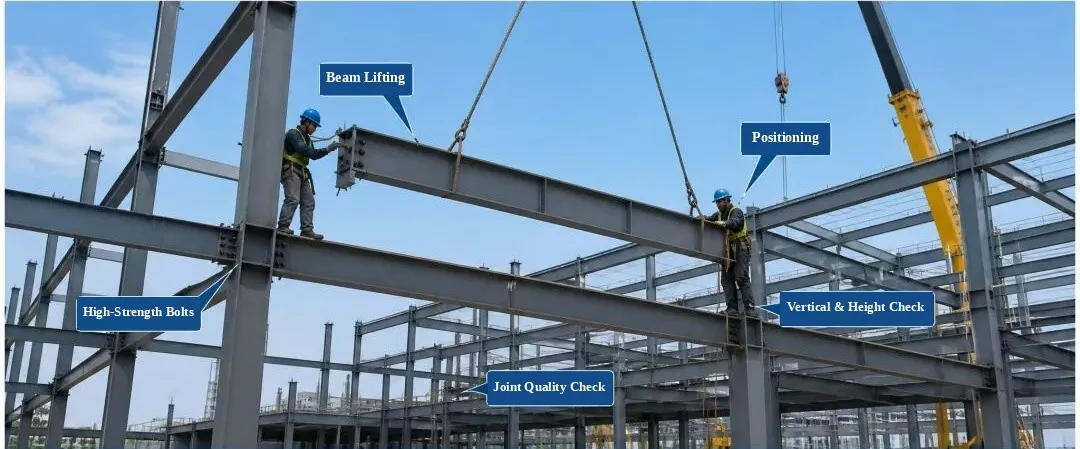

7. Εγκατάσταση και Έλεγχος Ατσάλινο Πλαίσιο & Φύλλο Στέγης Προφίλ

Εγκατάσταση και επιθεώρηση χαλύβδινου σκελετού

(Ετικέτες: Ανύψωση δοκού, Τοποθέτηση, Βίδες υψηλής αντοχής, Έλεγχος κάθετου & ύψους, Έλεγχος ποιότητας αρμών)

1. Έλεγχος εισερχόμενου ανταλλακτικού:Ελέγξτε την ποιότητα του υλικού, το μέγεθος, την κατάσταση της επιφάνειας και την ευθύτητα. Εγκαταστήστε μόνο μετά από επιθεώρηση.

2. Έλεγχος διαδικασίας:Ελέγξτε τη θέση του εξαρτήματος, το ύψος, την κατακόρυφη ευθυγράμμιση και το σφίξιμο των μπουλονιών κατά την εγκατάσταση.

3. Είδη επιθεώρησης:Θέση κεντρικής γραμμής, ύψος, κατακόρυφη ευθυγράμμιση, επιπεδότητα επιφάνειας και ποιότητα σύνδεσης μπουλονιών.

4. Πρότυπο ποιότητας:Πρέπει να πληροί τον Κώδικα Αποδοχής Ποιότητας Κατασκευής Μεταλλικών Κατασκευών (GB 50205-2020).

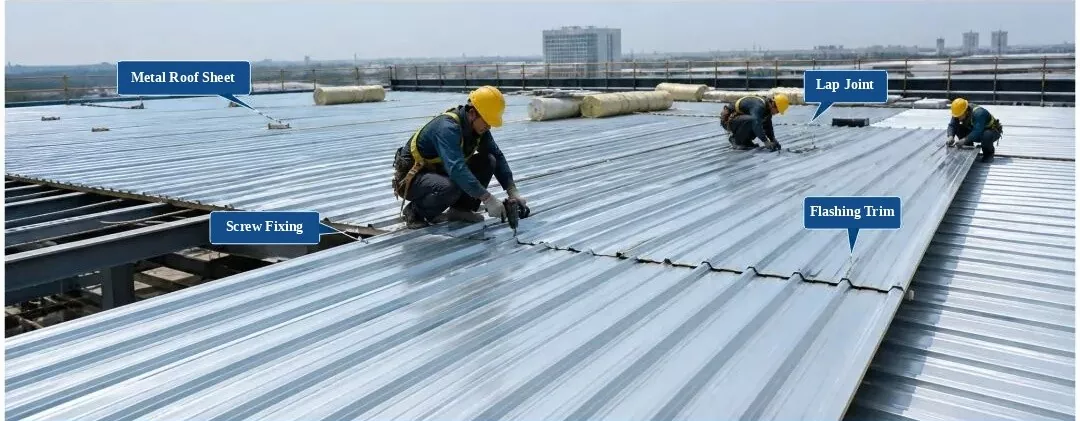

Τοποθέτηση & Έλεγχος Προφίλ Μεταλλικής Στέγης

(Ετικέτες: Μεταλλικό φύλλο οροφής, άρθρωση κολάρου, στερέωση με αυτοκόλλητη βίδα, επένδυση που αναβοσβήνει)

1. Έλεγχος υλικού:Ελέγξτε το προφίλ του πίνακα, το πάχος, την επίστρωση και το χρώμα. Χρησιμοποιήστε μόνο μετά από επιθεώρηση.

2. Κανόνες εγκατάστασης:Επικαλύψτε σωστά τα πάνελ και στερεώστε τα σταθερά. Διατηρήστε την απόσταση των βιδών εντός των τυπικών ορίων, χωρίς βίδες που λείπουν ή δεν έχουν τοποθετηθεί σωστά.

3. Είδη επιθεώρησης:Επιπεδότητα οροφής, πλάτος επικάλυψης, απόσταση των σημείων στερέωσης και λεπτομέρειες στεγανοποίησης.

4. Πρότυπο ποιότητας:Πρέπει να πληροί τον Τεχνικό Κώδικα Μηχανικής Μεταλλικής Στέγης (GB 50345-2012).

8. Εγκατάσταση και επιθεώρηση χαλύβδινου πλαισίου — Εγκατάσταση χαλύβδινων σκαλοπατιών και χειρολισθήρων

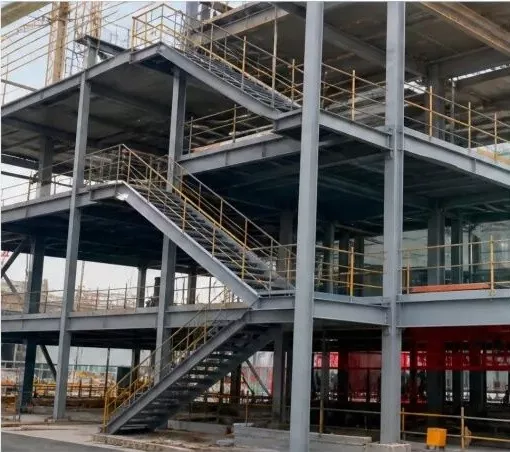

1. Ολοκληρωμένες σκάλες και χειρολισθήρες από χάλυβα (Φωτογραφία τοποθεσίας)

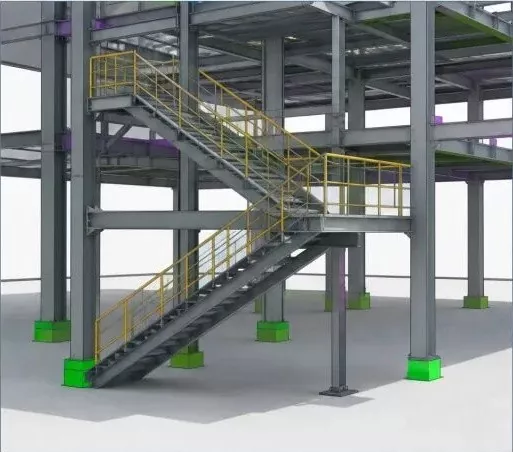

2. Τρισδιάστατο μοντέλο BIM (Ατσάλινες σκάλες και χειρολισθήρες)

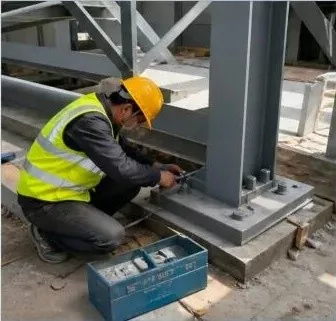

3. Εγκατάσταση σκάλας από χάλυβα (Εργασία στο εργοτάξιο)

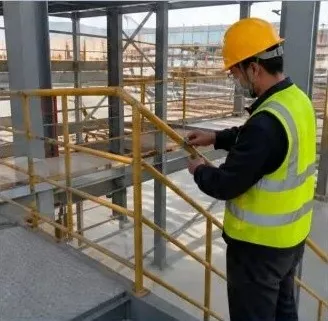

4. Εγκατάσταση χειρολισθήρα (Εργασία στο εργοτάξιο)

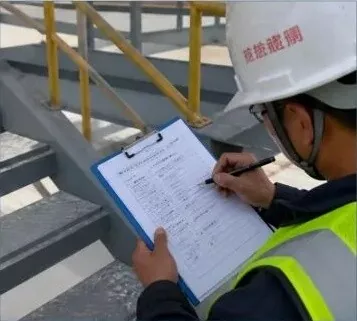

5. Έλεγχος ποιότητας εγκατάστασης (Έλεγχος τοποθεσίας)

Οδηγίες:

Πριν εγκαταστήσετε χαλύβδινες σκάλες και κιγκλιδώματα, ελέγξτε ξανά τις διαστάσεις, τα ύψη και τη διάταξη των κεντρικών γραμμών των εξαρτημάτων.
Όταν χρησιμοποιείτε βιδωτές συνδέσεις, ελέγξτε το μέγεθος, την ποσότητα και τη ροπή του μπουλονιού για να εξασφαλίσετε σταθερή σύνδεση.
Οι εγκατεστημένες χειρολισθήρες πρέπει να είναι σταθερές και ευθείες, με πλήρεις και ομαλές συγκολλήσεις που πληρούν τις απαιτήσεις σχεδιασμού και κώδικα.
Πραγματοποιήστε έλεγχο ποιότητας μετά την εγκατάσταση και συμπληρώστε το αρχείο επιθεώρησης για να διασφαλίσετε την ποιότητα του έργου.

Πρότυπα Διαδικασιών Κατασκευής για Μεταλλικές Κατασκευές (Ατσάλινες Πλαίσιες)

Κατασκευή από χάλυβαesχρησιμοποιούνται ευρέως στη σημερινή κατασκευαστική αγορά για την κατασκευή κουφωμάτων κτιρίων και θα γίνουν η κύρια επιλογή για πρωτογενείς κτιριακές κατασκευές στο μέλλον. Οι μεταλλικές κατασκευές έχουν πολλές υποκατηγορίες, τύπους δομών και τύπους εξαρτημάτων. Με βάση το δομικό σύστημα, χωρίζονται σε τέσσερις κύριους τύπους: πλαίσια πυλών, διαστημικά πλέγματα, δικτυώματα και δομές πλαισίου.
